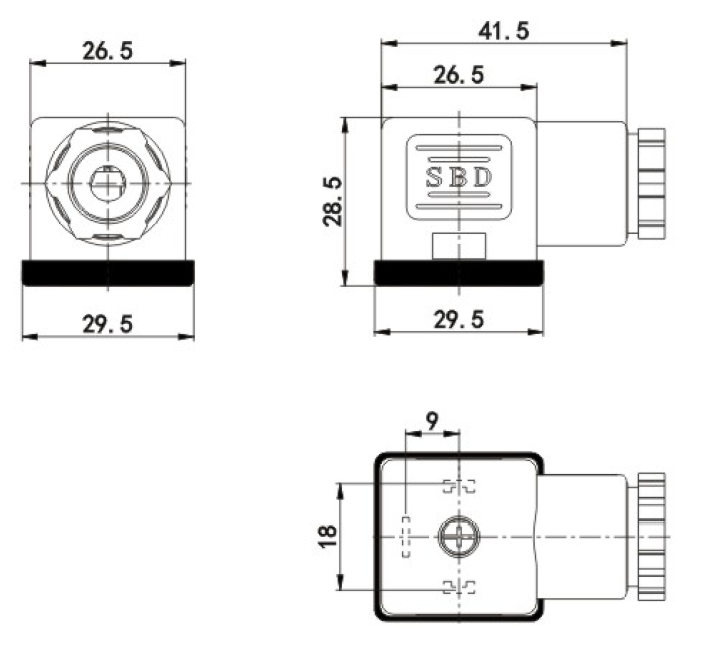

- 外形尺寸
- 技术参数
- 相关视频
产品概述
接线盒又名连接器，广泛应用于液压、气动、电器等行业中，作为电磁线圈等与外界控制部分的电气连接。
本公司生产的接线盒接口形式有符合EN175301-803(以前是DIN43650)的43650A型和工业B型及工业C型，防护等级有IP65和IP67可供选择。
塑料件采用优质工程塑料，具有良好的机械强度、耐腐蚀性和绝缘性能。
插片采用高导电、高回弹材料，接触性能好、可靠性高。更有多种颜色，多种电路可供选择。
如您有什么特殊的要求，请与我们联系。
注意事顶
接线前请务必断开电源，确保安全。
请根据电磁阀的额定电压和电流选择合适的接线盒。
直流接线盒接线时请注意区分正负极(1为正，2为负)，避免接错。
| 插脚间距: | 18mm |
| 插脚形式: | 2+1GND |
| 防护等级: | IP65 (IEC60529正确安装情况下) |
| 工作电压: | AC250V max. DC300V max. |
| 额定电流: | 10A |
| 接触电阻: | ≤5mΩ |
| 螺纹: | PG11 |
| 适用电缆外径: | ∅4mm、∅5mm、∅6mm、∅6.5mm、∅8mm（常规） |
| 安装螺钉: | M3X28 |
| 可选电路: | 无电路 |
| AC:1、2、4、5 | |
| DC:2、3、5 |
