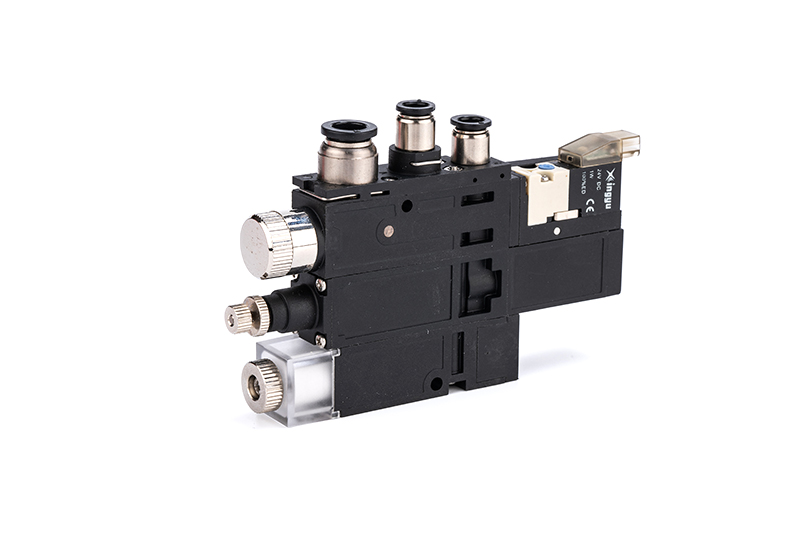

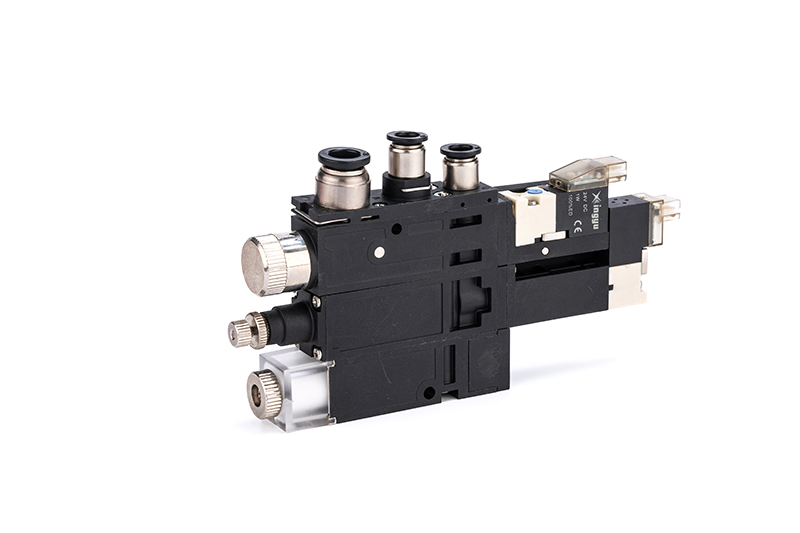

技术信息
● 多达12种可选类型
● 集装型产品最多可组装10组单片式产品
● 工作压力范围：0.25~0.7Mpa
● 真空保持能力强劲
● 具备真空压力开关实现自动控制
● 多种真空喷嘴口径，满足各类场合
● 2种真空破坏功能,破坏时间短
● 真空破坏流量：0~40L/min
使用条件
| 使用流体 | 压缩空气 |
| 使用压力范围 | 0.25-0.7MPa |
| 定额供应压力 | GZ，ZD系列：0.5MPa、GX系列：0.35MPa |
| 使用温度范围 | 5-50°C |
| 润滑 | 不需要 |

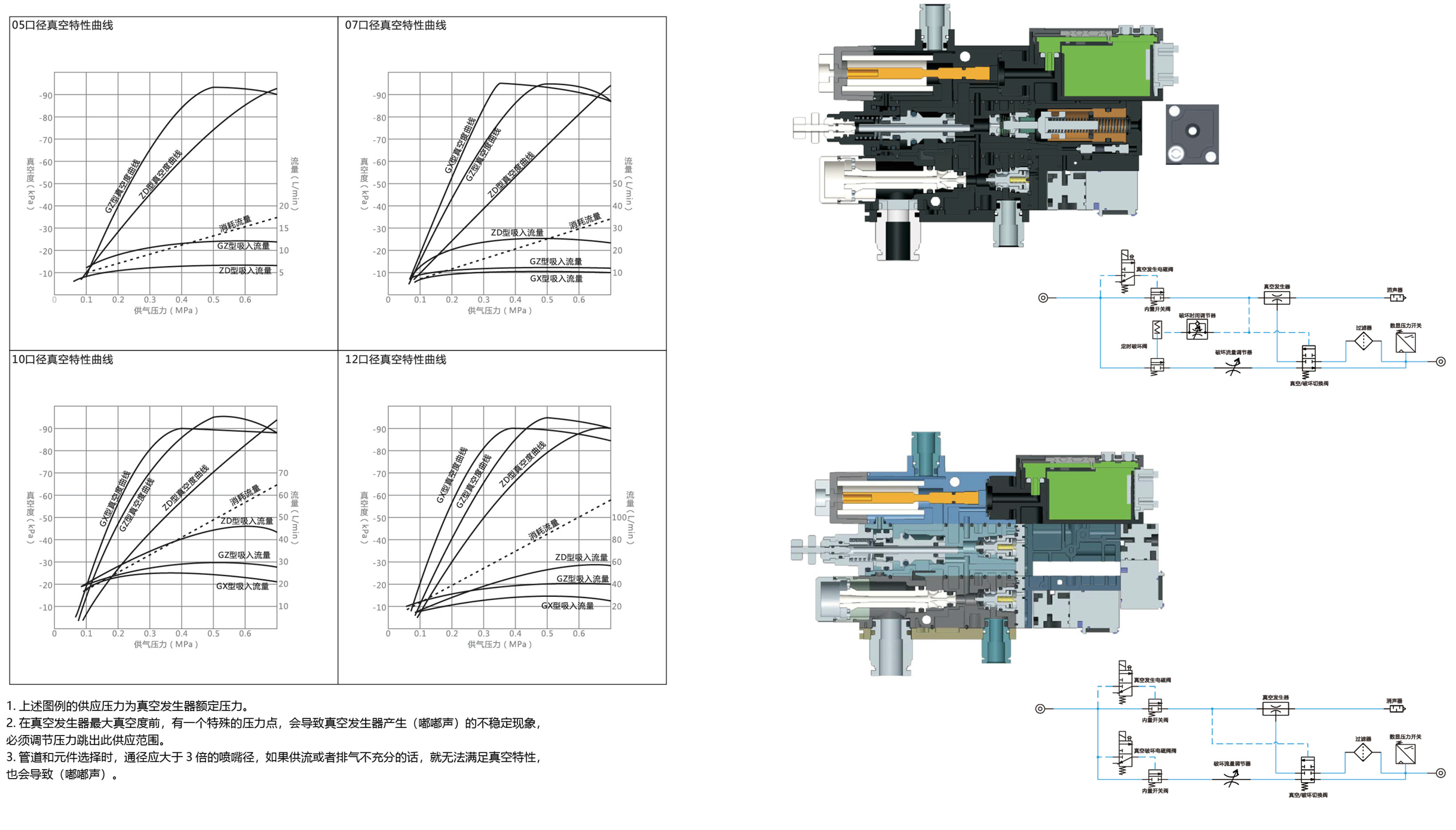

真空特性
| 型号 | 喷嘴直径（mm） | 供气压力（Mpa） | 真空度（-kpa） | 吸入流量（L/min） | 消耗流量（L/min） |
| CT-GZ07... | 0.7 | 0.5 | 93 | 13 | 23 |
| 0.35 | 73 | 17 | |||
| CT-ZD07... | 0.7 | 0.5 | 67 | 26 | 23 |
| 0.35 | 91 | 10.5 | 17 | ||
| CT-GZ10... | 1.0 | 0.5 | 93 | 27 | 46 |
| 0.35 | 73 | 34 | |||
| CT-ZD10... | 1.0 | 0.5 | 67 | 40 | 46 |
| CT-GX10... | 0.35 | 91 | 21 | 34 | |
| CT-GZ12... | 1.2 | 0.5 | 93 | 38 | 70 |
| 0.35 | 73 | 36 | 47 | ||
| CT-ZD12... | 1.2 | 0.5 | 67 | 50 | 70 |
| CT-GX12... | 0.35 | 91 | 27 | 47 |
电磁阀参数
| 真空产生电磁阀 | 真空破坏电磁阀 | |
| 额定电压 | DC24V | |
| 允许电压范围 | DC24V ±10% | |
| 功耗 | 0.7W | |
| 动作方式 | 指示阀动作 | |
| 手动操作 | 按压式手动杆 | |
| 操作指示 | 红色LED | |
| 耐压 | 1.05MPa | |
| 通电方式 | N.C. | |
真空过滤器参数
| 滤芯材料 | 聚乙烯甲缩醛（PVF） |
| 过滤度 | 10μm |
| 过滤器面积 | 1130mm2 |
| 独立订购码 | CT-PVF |
空气定时型破坏阀参数
| 结构 | 机械式定时模块 |
| 破坏时间 | 关闭真空发生电磁阀后，约0.3-3S |
| 波坏流量 | 0~40L/min（供气压05MPa） |
| 时间设定方式 | 外部旋钮设置 |
真空保护功能(组合B、F、M、S、W)
| 真空泄露 | 最大1KPa/10S |
注:如需长时间保持真空，可考虑上述规格。
数显压力开关(DPS-CT)
| 压力规格 | 测量范围 | -99~+99kPa |
| 设定范围 | -99-+0kPa | |
| 耐压 | 0.2MPa | |
| 压力形式 | 不可燃、非腐蚀性气体，表压测量 | |
| 压力测量 | MEMS 硅压力传感器、NBR \ 硅胶密封 | |
| 测量精度 | < ±2%F.S.（环境温度25°C） | |
| 温度误差 | < ±3%F.S.（环境温度 0~50°C） | |
| 测量模式 | 回差模式 | |
| 比较模式 | ||
| 压力显示 | 2位红色LED显示 | |
| 压力单位 | Kpa（可选显示倍数1、0.75、0.01、0.145） | |
| 输入电源 | 电压 | DC12-24V10% |
| 电流 | < 30mA | |
| 开关信号 | 开关输出 | 2 路开关输出 |
| 输出方式 | NPN/PNP可选（对应低有效或高有效信号接收） | |
| 输出电流 | 80mA MAX | |
| 压降 | 1V MAX | |
| 反应时间 | 2.5ms 25ms 250ms | |
| 模拟信号 | 信号幅度 | 1-5V |
| 负载能力 | 负我电阻>1KΩ | |
| 输出精度 | 3% F.S. | |
| 反应时间 | 60ms |

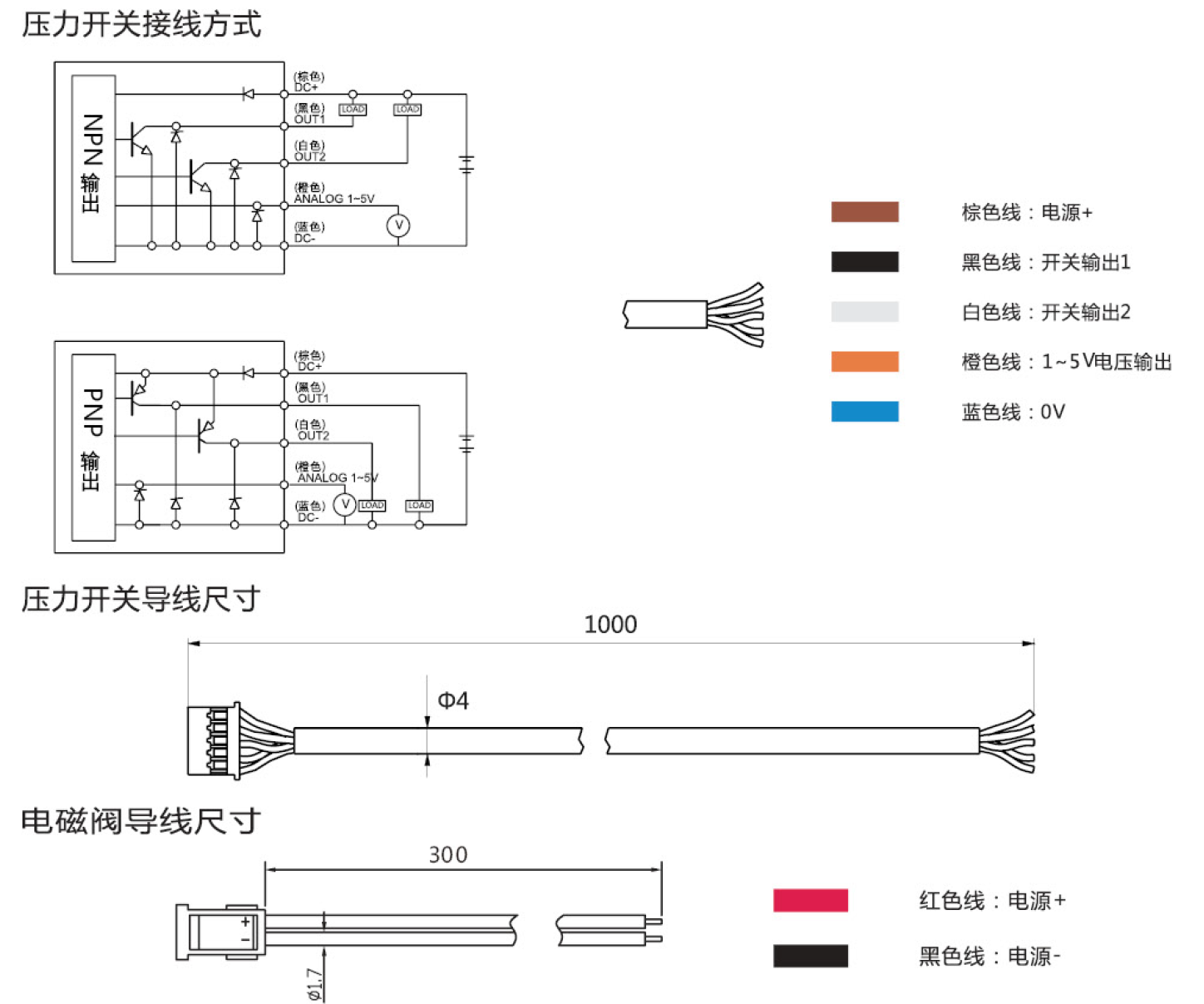

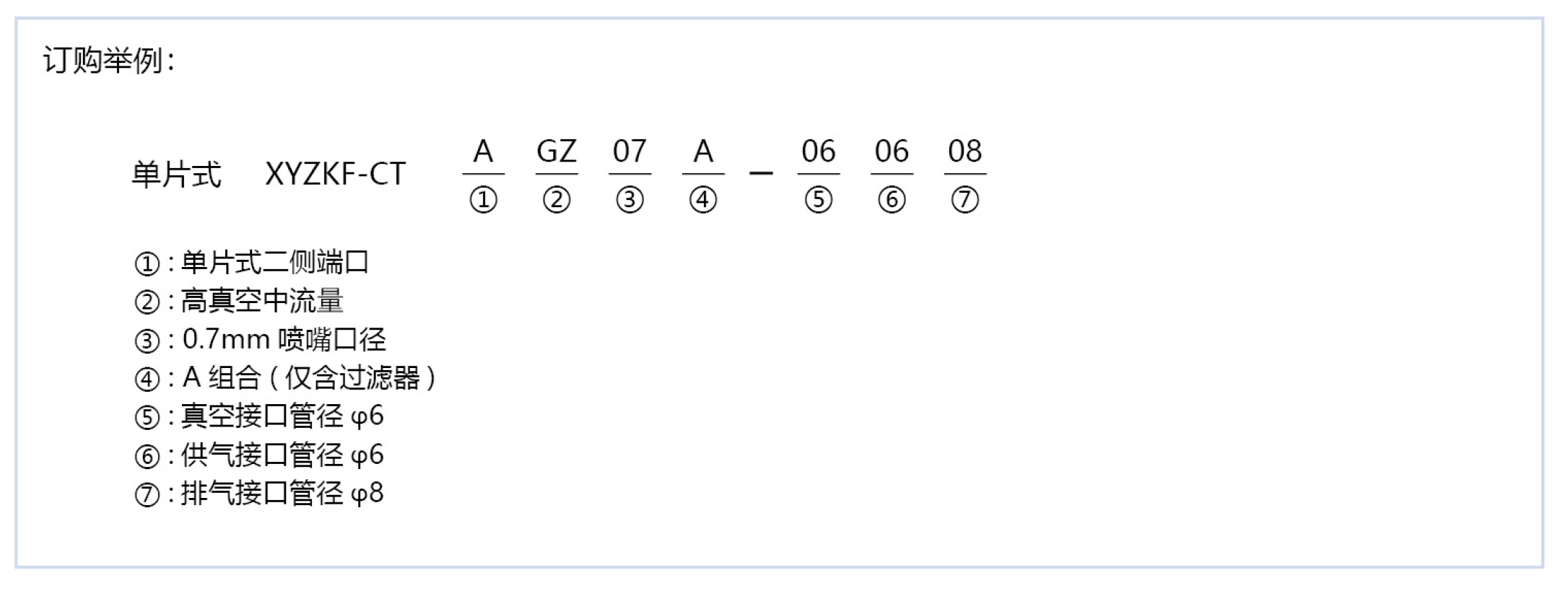

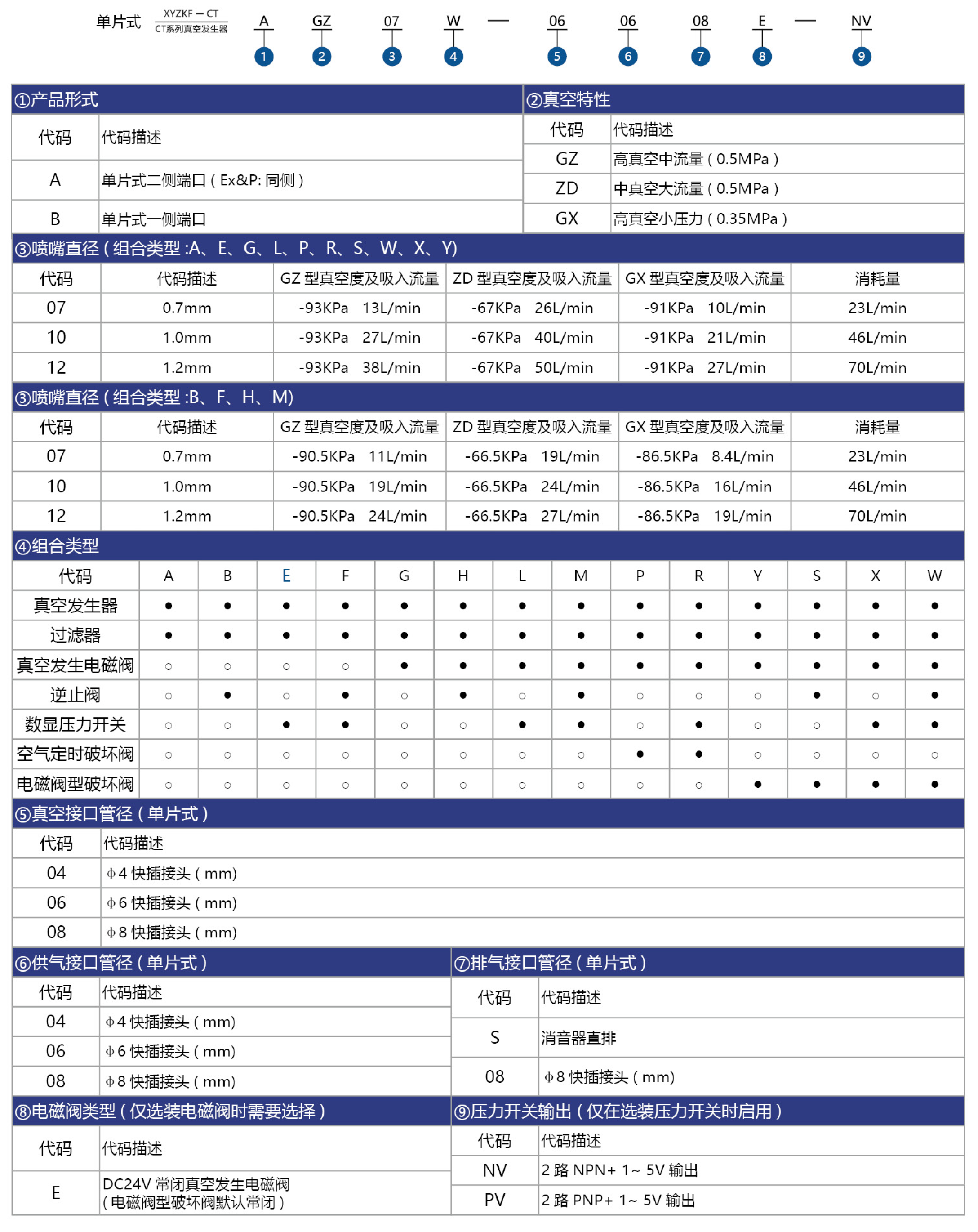

链接方式

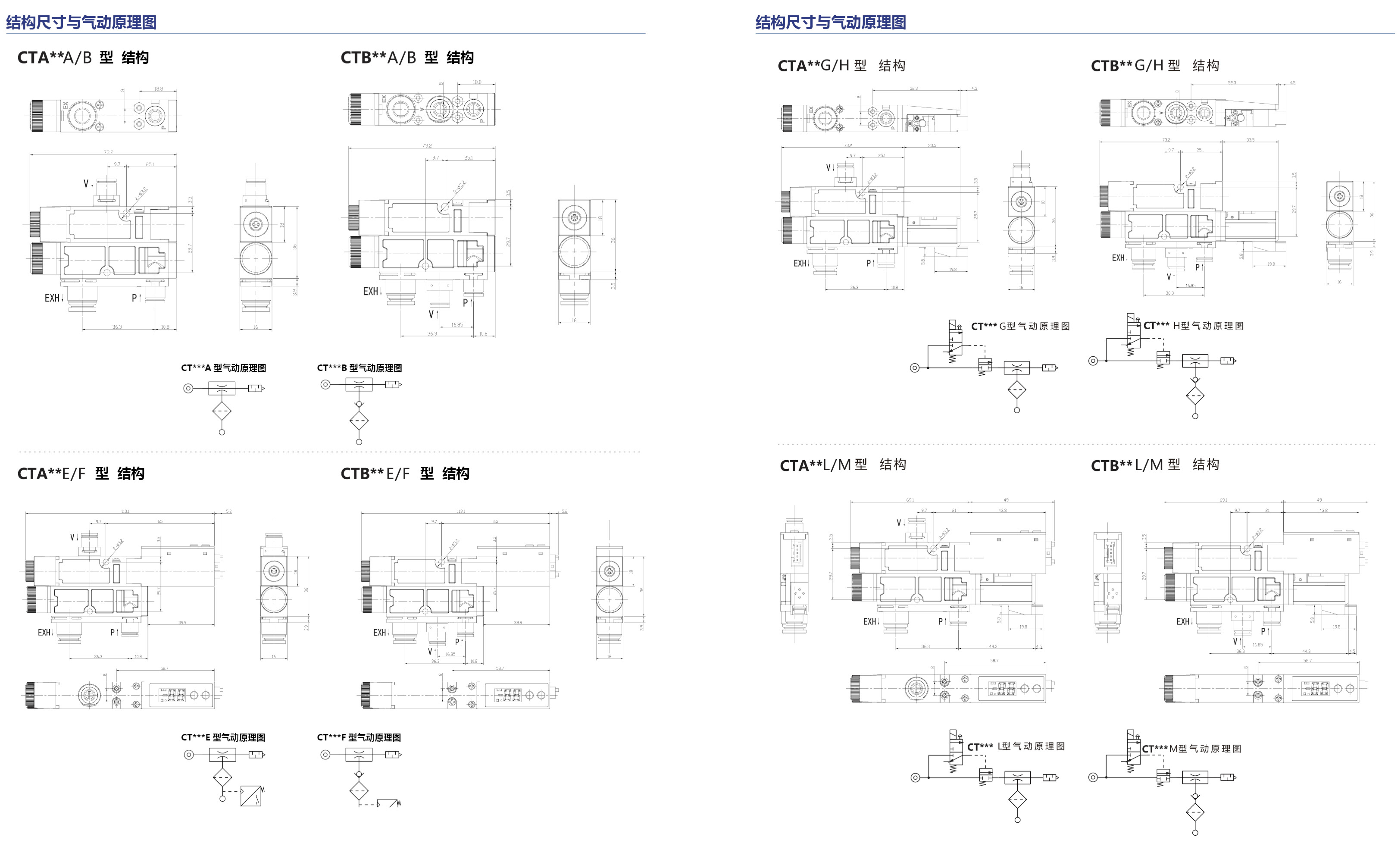

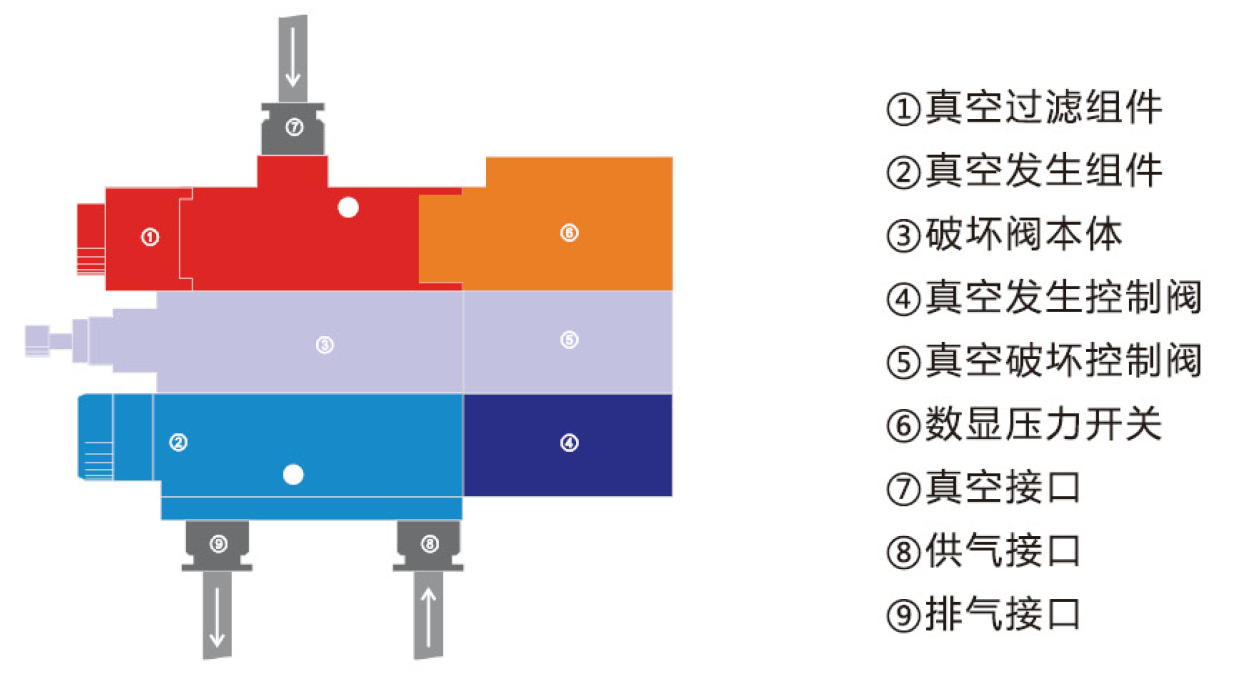

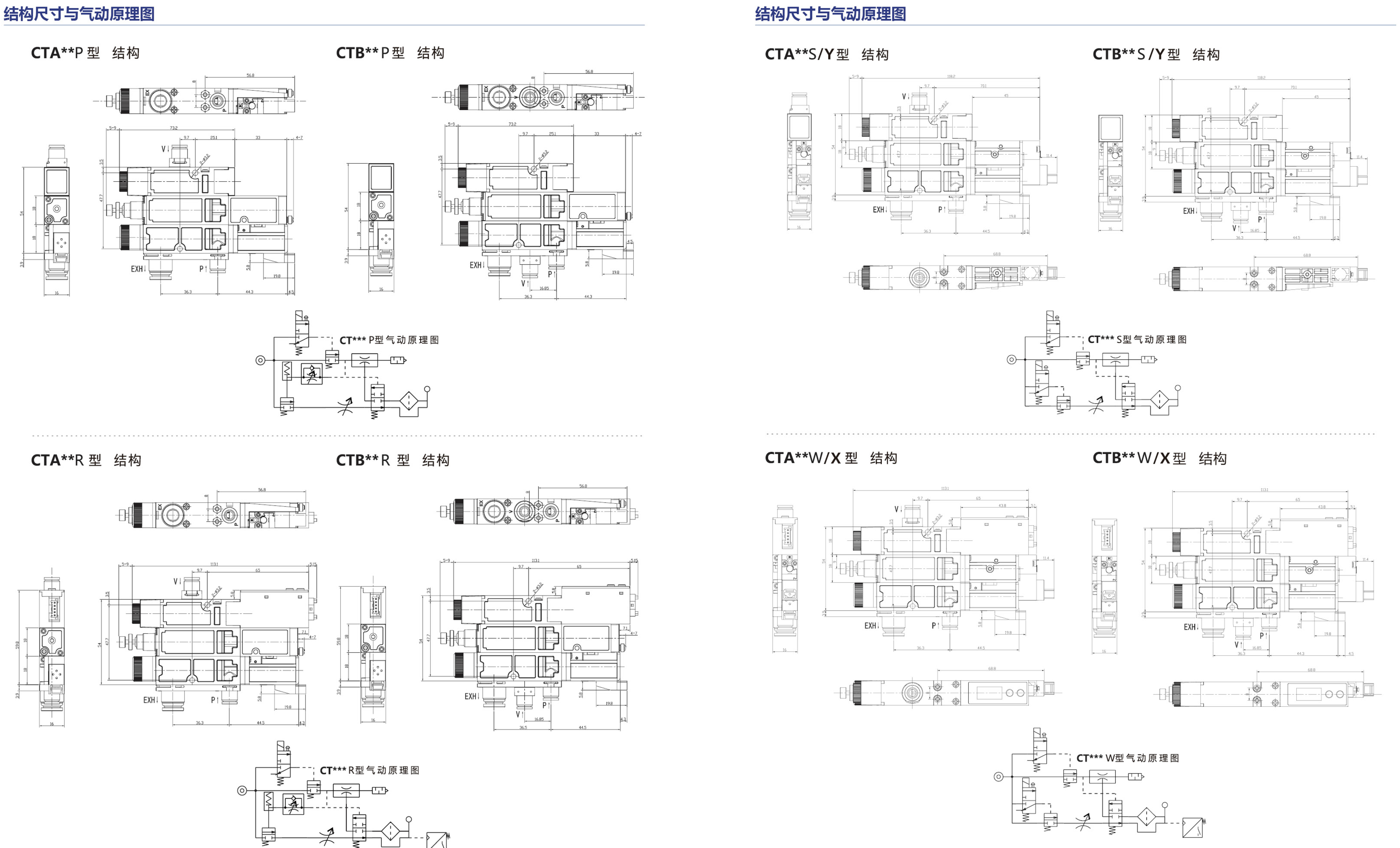

结构图
产品特性
