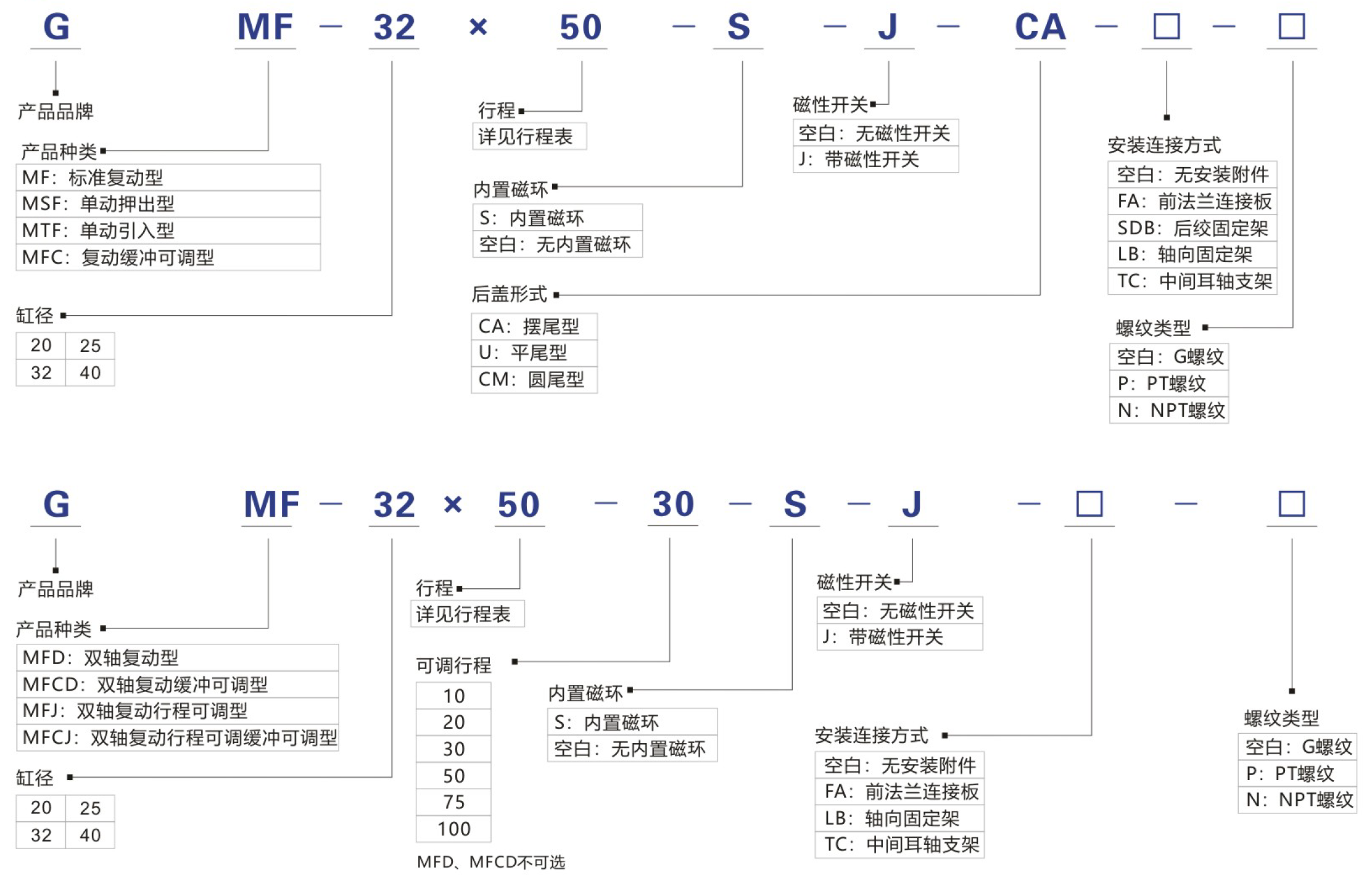

- 订购码

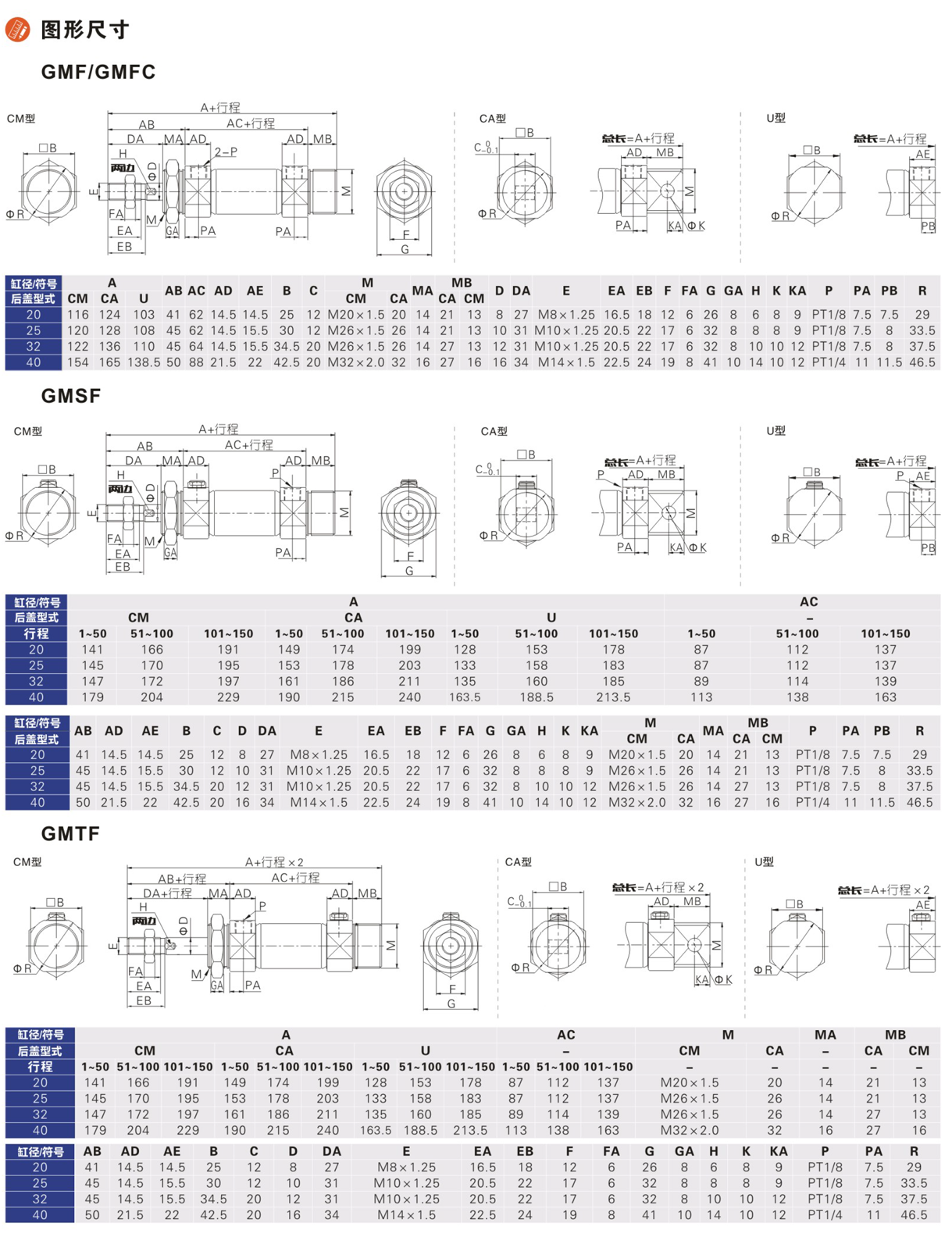

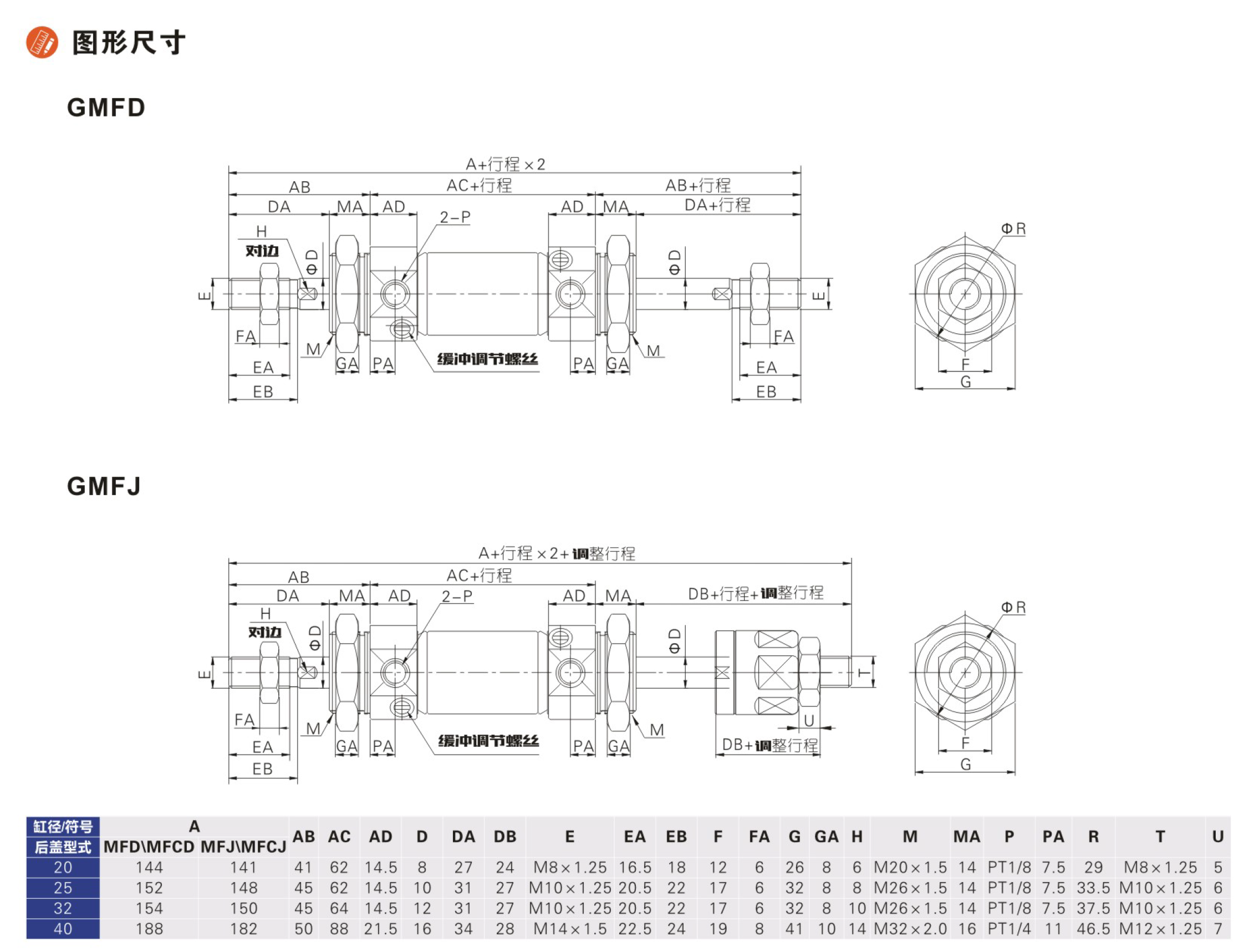

- 外形尺寸
- 技术参数
- 其它说明
- 相关视频

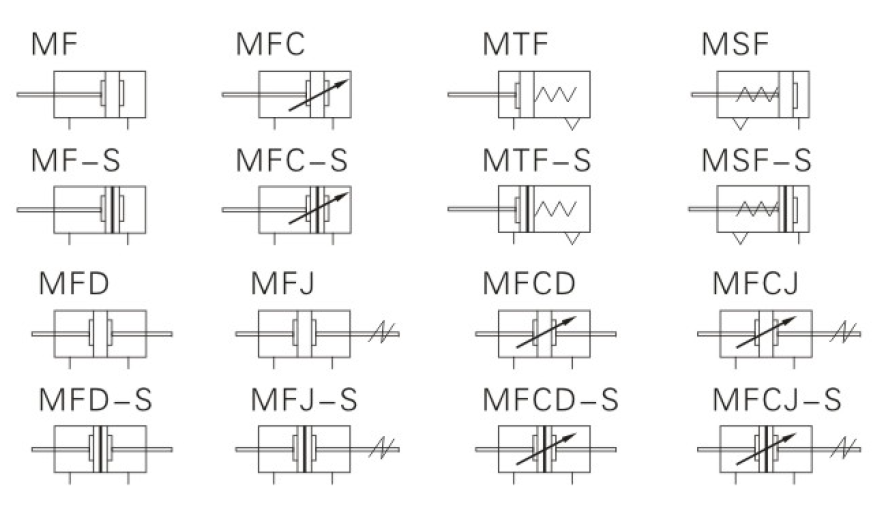

符号
产品特性
1、执行JIS标准；
2、活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能；
3、前后盖带固定式撞垫，可减少气缸的换向冲击；。
4、多种后盖形式，使气缸安装更方便；
5、前后盖与不锈钢缸体采用铆合辊包结构，连接可靠；
6、缸体采用高精度不锈钢管，强度高，抗腐蚀；
7、同缸径同行程气缸，MF系列气缸比ISO6432标准气缸长度小；
8、多种规格的气缸安装附近可供客户选择使用。
| 内径（mm） | 20 | 25 | 32 | 40 | |||||
| 动作型式 | 复动型、复动缓冲型、单动押出型、单动引入型 | ||||||||
| 工作介质 | 空气（经40μm以上滤网过滤） | ||||||||
| 使用压力范围 | 复动型 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | |||||||
| 单动型 | 0.2~1.0MPa（28~145psi）（2.0~10.0bar） | ||||||||
| 保证耐压力 | 1.5MPa（215psi）（15bar） | ||||||||
| 工作温度℃ | -20~70 | ||||||||
| 使用速度范围 | 复动型：30~800mm/s 单动型：50~800mm/s | ||||||||
| 行程公差范围 | 0~150+1.00 > 150+1.50 | ||||||||
| 缓冲型式 | MFC、MFCD、MFCJ系列：可调缓冲 其他系列：防撞垫 | ||||||||
| 接管口径 | PT1/8 | PT1/4 | |||||||
