- 产品简介

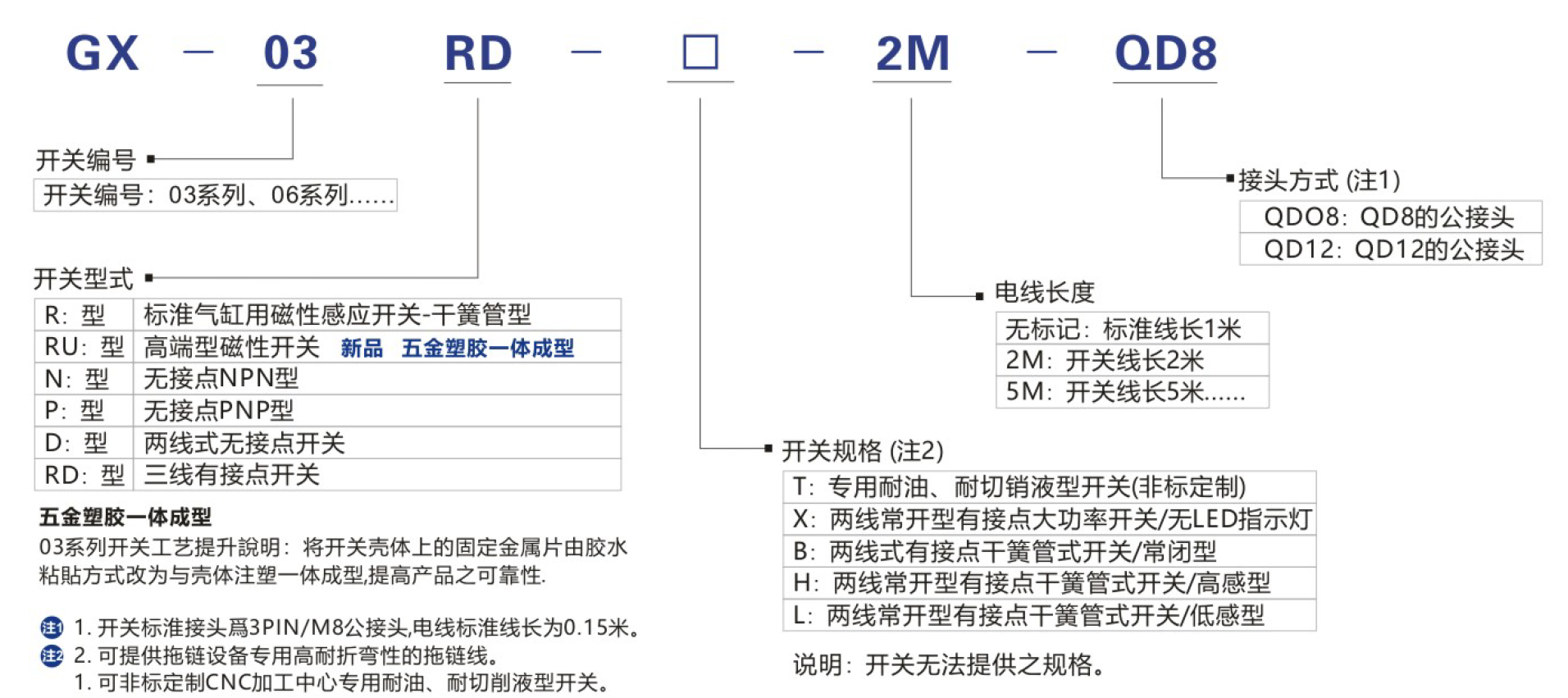

- 订购码

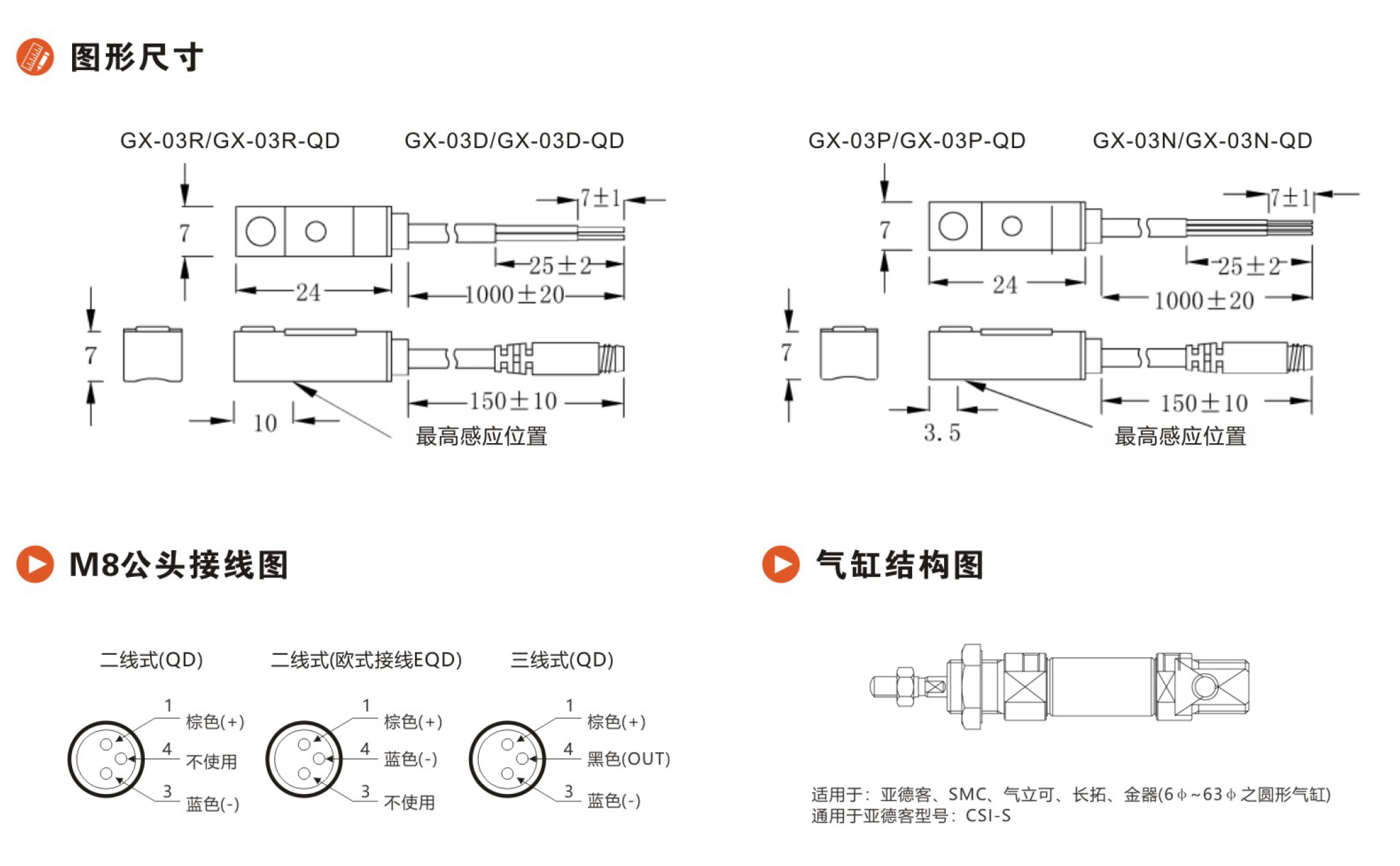

- 外形尺寸
- 技术参数
- 相关视频
| 项目/型号 | GX-03R | GX-03RB | GX-03D | GX-03N | GX-03P |
| 配线方式 | 2线式 | 2线式 | 2线式 | 3线式 | |
| 开关逻辑 | SPST常开型 | NC常闭型 | 电子式/常开型 | 电子式/常开型 | |
| 输出接点形式 | 有接点杆簧管型 | 无接点型 | 无接点NPN型 | 无接点PNP型 | |
| 使用电压范围 | 5~240VDC/AC | 5~120VDC/AC | 10~28VDC | 5~30VDC | |
| 最大开关电流 | 100mA max. | 50mA max. | 200mA max. | ||
| 接点容量 | 10W max. | 1.4W max. | 6W max. | ||
| 内部消耗电流 | 无 | 40μA max. @24V | 8mA max. @24V DC（Switch Acive） | ||
| 内部电压降 | 2.5V max. | 2.8V max. | 1Vmax.@200 mA DC | ||
| 泄露电流 | 无 | 90μA max. @28V | 0.02mA max. | ||
| 指示灯颜色 | 红色LED | 红色LED | 红色LED | ||
| 开关感度(注1) | 55~70GS | 40~750GS | 40~750GS | ||
| 最大切换频率 | 200Hz | 1000Hz | 1000HZ | ||
| 使用温度范围 | -10~70°C | -10~70°C | -10~70°C | ||
| 耐冲击(注2) | 30G | 50G | 50G | ||
| 耐冲击(注3) | 9G | 9G | 9G | ||
| 保护构造等级 | IEC 529 IP67（NEMA 6） | IEC 529 IP67（NEMA6） | IEC 529 IP67（NEMA 6） | ||
| 保护回路(注4) | 1 | 2、4 | 3、4 | ||
| 电线 | 3.0∅、2C灰色耐油PVC | 3.0∅、3C黑色耐油PVC | 3.0∅、3C黑色耐油PVC | ||
注：1. 测量使用之标准磁石：∅15.5x∅8x5t（异方性橡胶磁石），单位：高斯；
2. 正弦波/X、Y、Z3轴向/每一轴向3回/每一回时间11ms；
3. 复振幅1.5mm/10Hz-55Hz扫频，持续一分钟/每次X、Y、Z轴向操作1小时；
4. 1+无/2+输出短路保护/3+电源逆接保护/4+突波吸收保护。
