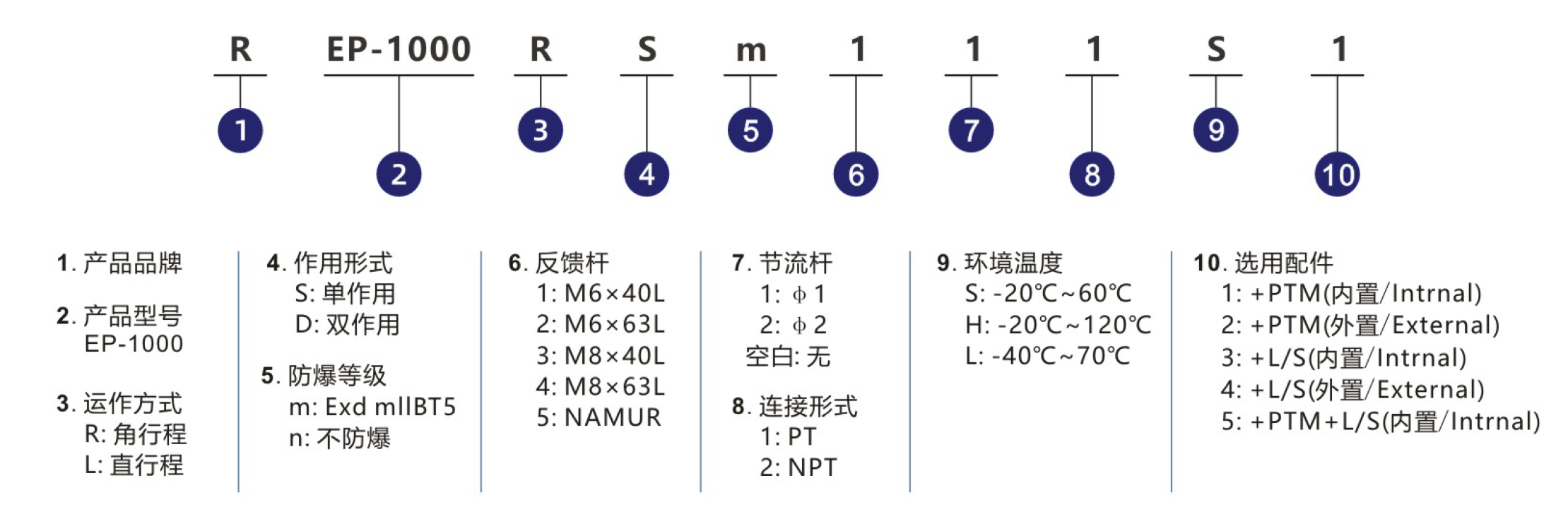

- 订购码
- 技术参数
- 相关视频
设计特点
○ 电气阀门定位器REP-1000R是一种从控制器或控制系统中接收4~20mA直流电流信号，
并向角行程气动执行机构输送不同压力空气来控制阀门位置的装置。
○ 在5~200Hz范围内无共振现象;
○ 正向和反向，单作用和双作用之间可方便转换:
○ 对于小型执行机构可通过缩小节流孔来防止振动。
| 项目/形式 | 单作用 | 双作用 |
| 输入信号 | 4-20mA DC | |
| 阻抗 | 250±15 Ohm | |
| 输入压力 | 1.4-7kgf/cm2(20-100psi) | |
| 行程范围 | 0~90℃ | |
| 气源接口 | PT(NPT)1/4" | |
| 压力表接口 | PT(NPT)1/8" | |
| 电源接口 | PF1/2"(G1/2") | |
| 防爆等级 | ExiaIIC T6 Ga, ExdIIB T6 | |
| 防护等级 | IP66 | |
| 环境温度 | 工作温度:-20℃~70℃ | |
| 防爆温度:-20℃~60℃ | ||
| 直线性 | ±1%F.S | ±2%F.S |
| 滞后度 | ±1%F.S | |
| 灵敏度 | ±0.2%F.S | +0.5%F.S |
| 重复性 | ±0.5%F.S | |
| 空气消耗量 | 3LPM(Sup=1.4kgf/cm²，20psi) | |
| 流量 | 80LPM(Sup=1.4kgf/cm²， 20psi) | |
| 材质 | 压铸铝 | |
| 重量 | 2.8kg(6.2lb) | |
