设计特点
○ 独特的外观设计，美观大方。
○ 高平台结构，ISO5211连接标准，能使安装电/气动执行器更为专业化。
○ 阀体外表备有加强筋，即使在长期由腐蚀的介质中使用，也能避免阀体自身的断裂，能避免在工程安装中所造成的阀门部位断开。
○ 阀杆进行磨床加工，配电/气动阀门时的力矩减轻，更加灵活性。
○ 碳钢球阀的阀体进行磷化处理，不褪色，不生锈，既耐用，又美观。
规范
公称压力：PN 1.6，2.5MPa
强度压力：PT2.4 / 8MPa
密封压力（低压）：0.6MPa
适用介质：水、油、气体、酸、碱
温度范围：PTFE：-20℃~+150℃
PPL：-20℃~+200℃
( WCB, CF8, CF8M, Ti, Ni )
ANSI：美国标准

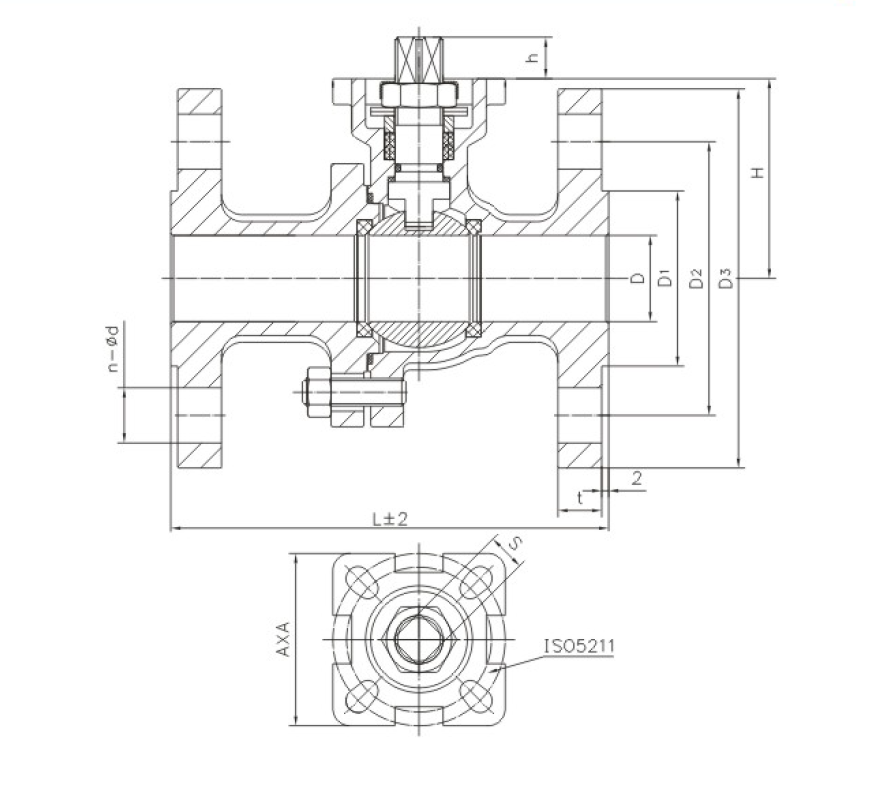

| 型号 | 接口螺纹 | DN | D | L | H | A | D1 | D2 | D3 | ISO5211 | t | n-∅d | S | h | 执行器 |
| RBVP41-3-15-ANSI | 1/2" | 15 | 15 | 108 | 48 | 43 | 34.9 | 60.3 | 90 | F03/F04 | 9.6 | 4-∅15.9 | 9 | 8.5 | RAT052DA |
| RBVP41-3-20-ANSI | 3/4" | 20 | 20 | 117 | 53 | 43 | 42.9 | 69.9 | 100 | F03/F04 | 11.2 | 4-∅15.9 | 9 | 9.5 | RAT052DA |
| RBVP41-3-25-ANSI | 1" | 25 | 25 | 127 | 58 | 50 | 50.8 | 79.4 | 110 | F04/F05 | 12.7 | 4-∅15.9 | 11 | 11 | RAT063DA |
| RBVP41-3-32-ANSI | 1-1/4" | 32 | 32 | 140 | 62 | 50 | 63.5 | 88.9 | 115 | F04/F05 | 14.3 | 4-∅15.9 | 11 | 12 | RAT063DA |
| RBVP41-3-40-ANSI | 1-1/2" | 40 | 38 | 165 | 75 | 68 | 73 | 98.4 | 125 | F05/F07 | 15.9 | 4-∅15.9 | 14 | 16.5 | RAT075DA |
| RBVP41-3-50-ANSI | 2" | 50 | 50 | 178 | 85 | 68 | 92.1 | 120.7 | 150 | F05/F07 | 17.5 | 4-∅19.1 | 14 | 16.5 | RAT083DA |
| RBVP41-3-65-ANSI | 2-1/2" | 65 | 65 | 190 | 104 | 96 | 104.8 | 139.7 | 180 | F07/F10 | 20.7 | 4-∅19.1 | 17 | 20 | RAT092DA |
| RBVP41-3-80-ANSI | 3" | 80 | 78 | 203 | 114 | 96 | 127 | 152.4 | 190 | F07/F10 | 22.3 | 4-∅19.1 | 17 | 20 | RAT105DA |
| RBVP41-3-100-ANSI | 4" | 100 | 95 | 229 | 135 | 96 | 157.2 | 190.5 | 230 | F07/F10 | 22.3 | 4-∅19.1 | 19 | 22.5 | RAT125DA |
