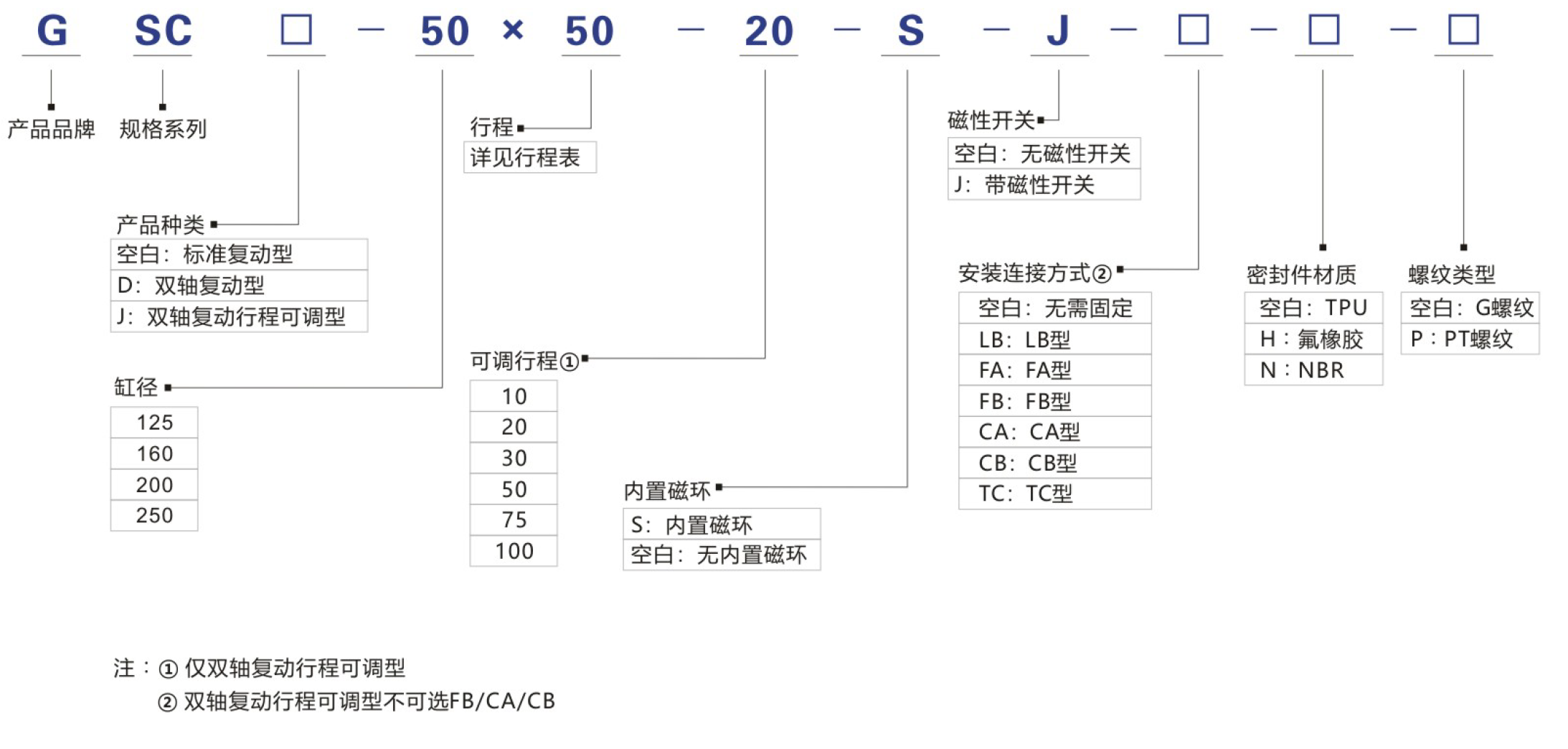

- 订购码

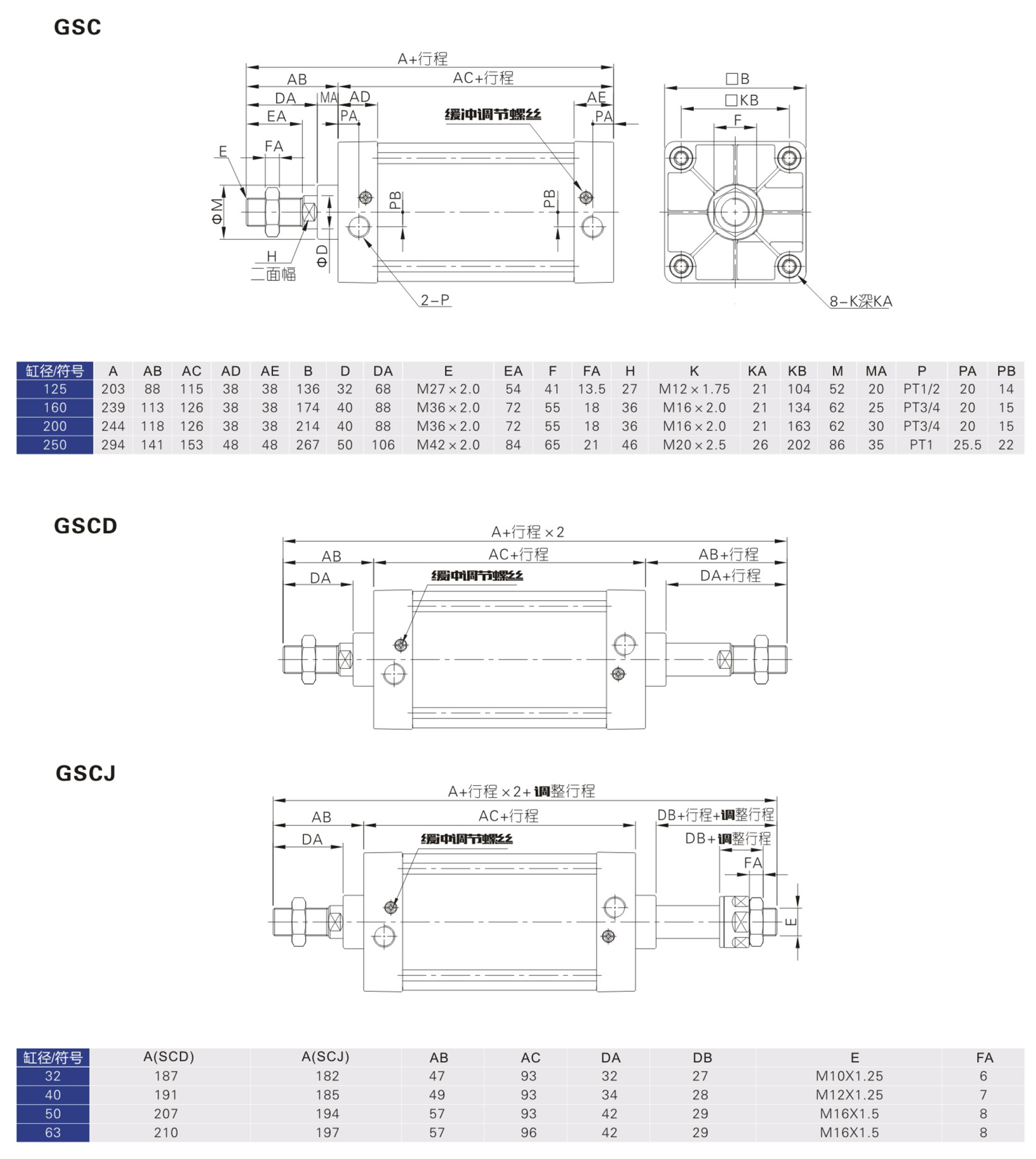

- 外形尺寸
- 技术参数
- 其它说明
- 相关视频
产品特性
1. ISO6430标准气缸；
2. 活塞采用异型双向密封结构，尺寸紧凑，有储油功能；
3. 为拉杆式气缸，前后盖与铝管缸体用支柱连接，可靠性好；
4. 与ISO15552标准气缸相比，用缸径SC系列气缸长度小；
5. 气缸缓冲调节平稳；
6. 可选配感应磁石，安装传感器方便灵活；
7. 多种规格的气缸及气缸安装附件可供客户选择使用；
8. 选择耐高温材料，可保证气缸在150°C条件下正常工作。

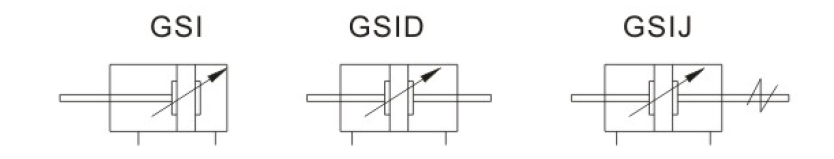

符号
| 内径 | 125mm | 160mm | 200mm | 250mm | |
| 动作型式 | 复动型 | ||||
| 工作介质 | 空气（经40μm以上滤网过滤） | ||||
| 固定型式 | GSI | 基本型、FA型、FB型、CA型、CB型、LB型、TC型、TCM1型 | |||
| GSID GSIJ | 基本型、FA型、LB型、TC型、TCM1型 | ||||
| 使用压力范围 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | ||||
| 保证耐压力 | 1.5MPa（215psi）（15bar） | ||||
| 使用温度范围 | -20-70°C | ||||
| 使用速度范围 | 30-800mm/s | ||||
| 使用公差范围 | 0~250+1.00 251~1000+1.50 1001~1500+2.00 | ||||
| 缓冲型式 | 缓冲行程 | ||||
| 缓冲行程 | 28mm | 29mm | 33mm | 40mm | |
| 接管口径 | PT1/2 | PT3/4 | PT1 | ||
