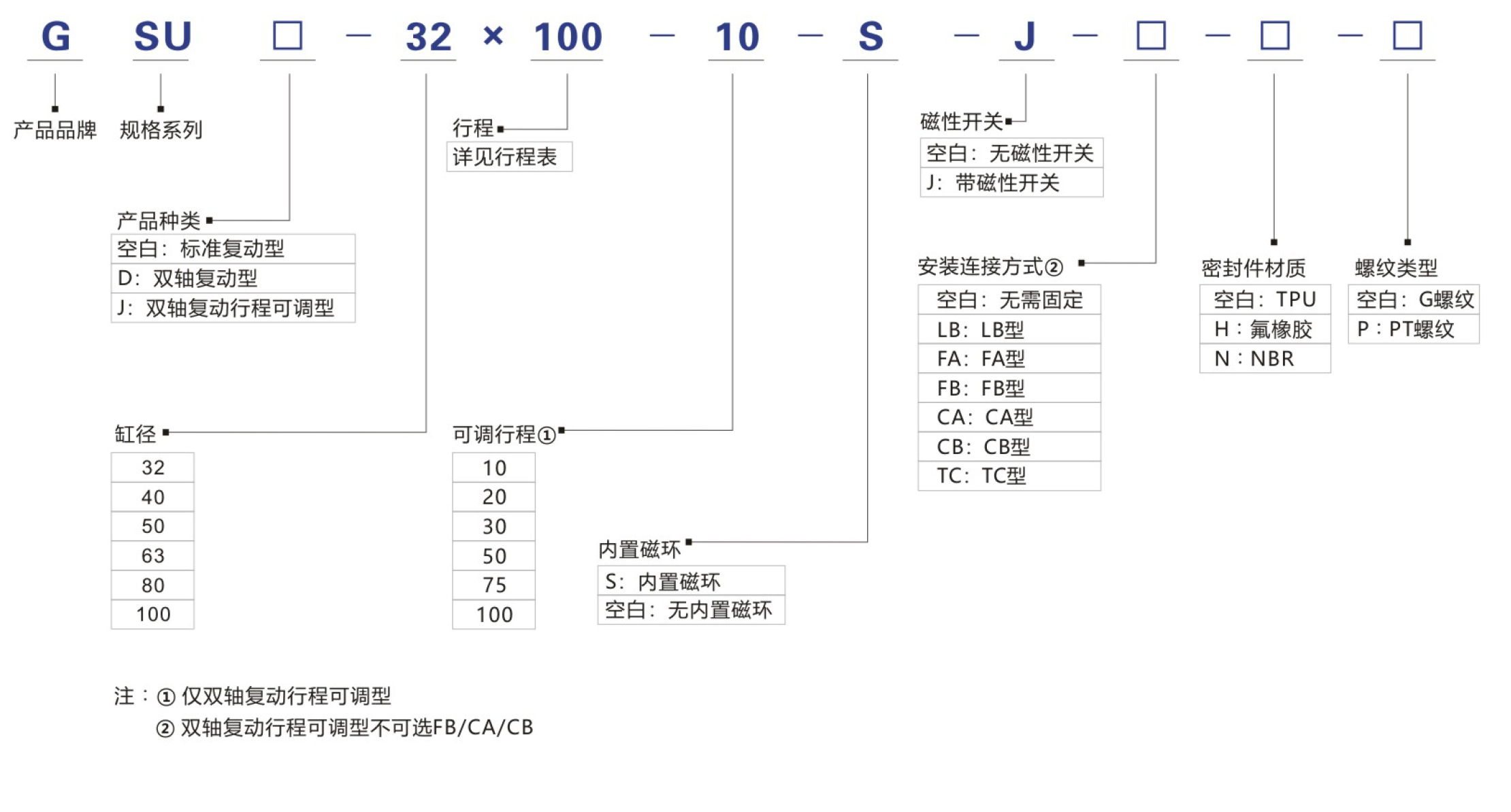

- 订购码

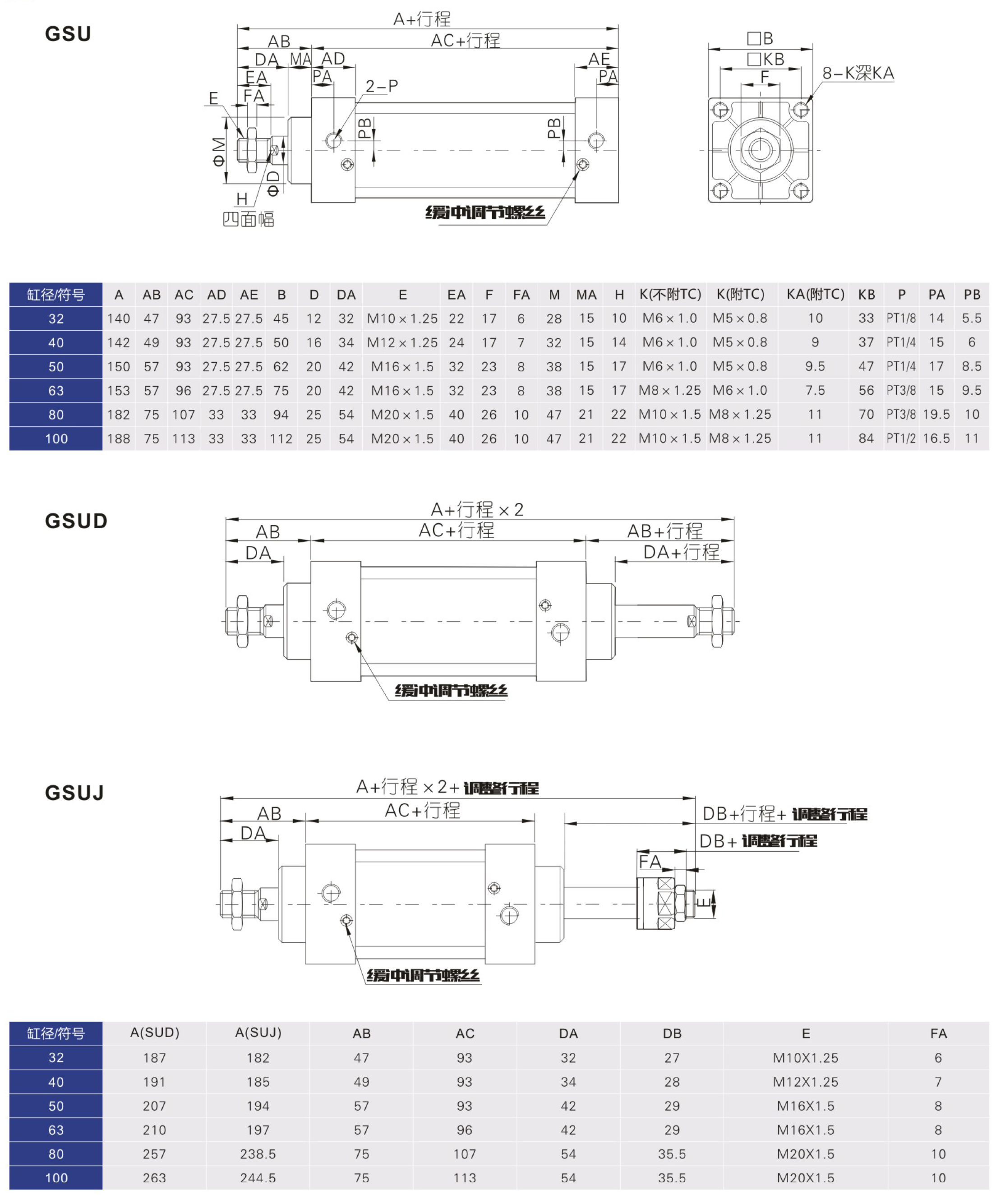

- 外形尺寸
- 技术参数
- 其它说明
- 相关视频

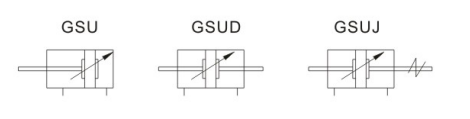

符号
产品特性
1. 活塞密封采用异型双向密封结构，尺寸紧凑，有储油功能
2. 无拉杆式气缸，防腐性能好
3. 与IS015552标准气缸相比，同缸径SC系列气缸长度小
4. 气缸缓冲调节平稳
5. 多种规格的气缸及气缸安装附件可供客户选择使用
6. 选择耐高温密封材料，可保证气缸在150°C条件下正常工作
安装使用说明
1.气缸接入管道前，必须清除管道内的赃物，防止杂物进入气缸内
2.气缸使用介质应经过40μm以上滤芯过滤后方可使用
3.在低温环境下，应采取抗冻措施，防止系统中的水分冻结
4.气缸拆下时间不使用，要注意表面防锈，进排气口应加防尘堵塞帽
| 内径 | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | |
| 动作型式 | 复动型 | ||||||
| 工作介质 | 空气（经40μm以上滤网过滤） | ||||||
| 固定型式 | GSI | 基本型、FA型、FB型、CA型、CB型、LB型、TC型、TCM1型 | |||||
| GSID GSIJ | 基本型、FA型、LB型、TC型、TCM1型 | ||||||
| 使用压力范围 | 0.1-1.0MPa（22~145psi）（1.5~10.0bar） | ||||||
| 保证耐压力 | 1.5MPa（215psi）（15bar） | ||||||
| 使用温度范围 | -20~+70°C | ||||||
| 使用速度范围 | 30-800mm/s | ||||||
| 行程公差范围 | 0~250+1.00 251~1000+1.50 1001~1500+2.00 | ||||||
| 缓冲型式 | 可调缓冲 | ||||||
| 缓冲行程 | 21mm | 28mm | 29mm | ||||
| 接管口径 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | |||
