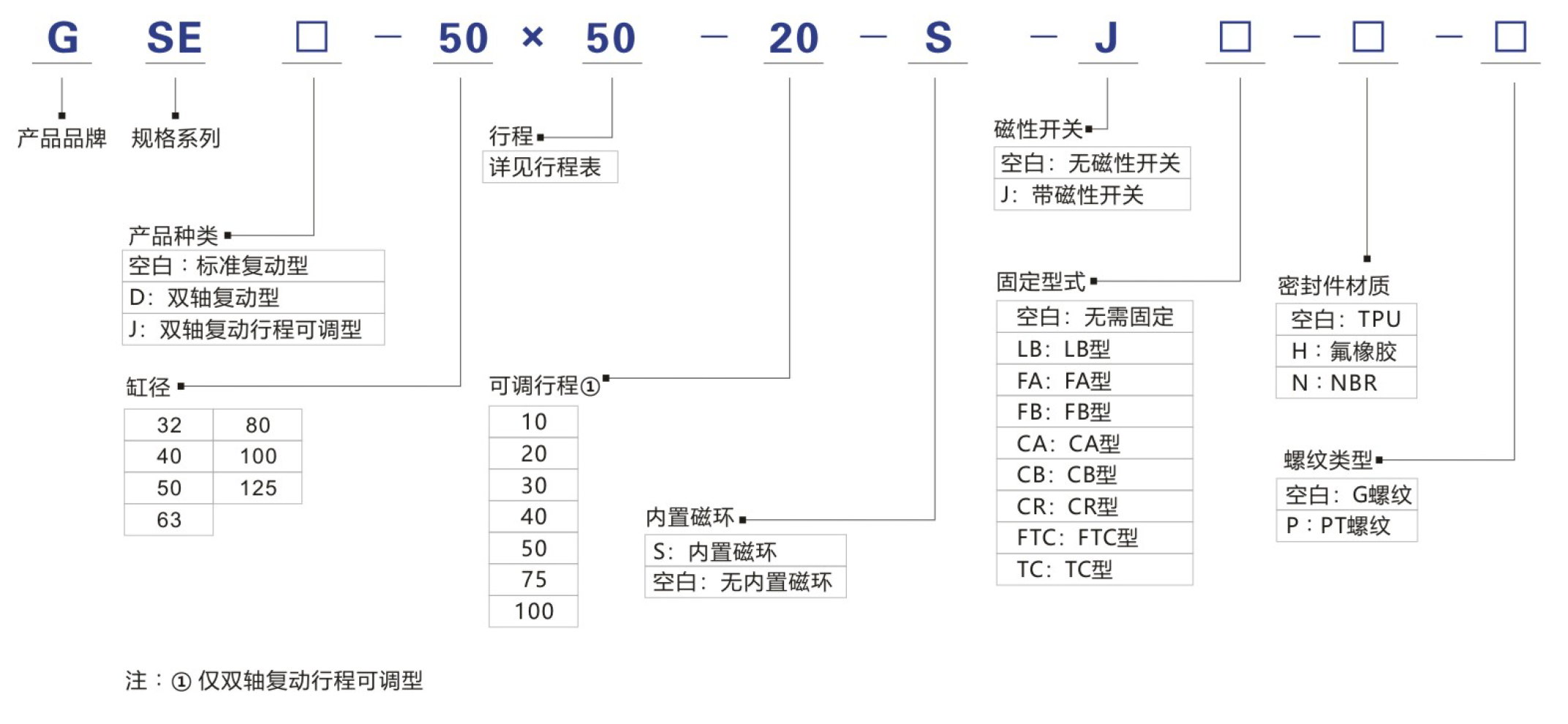

- 订购码

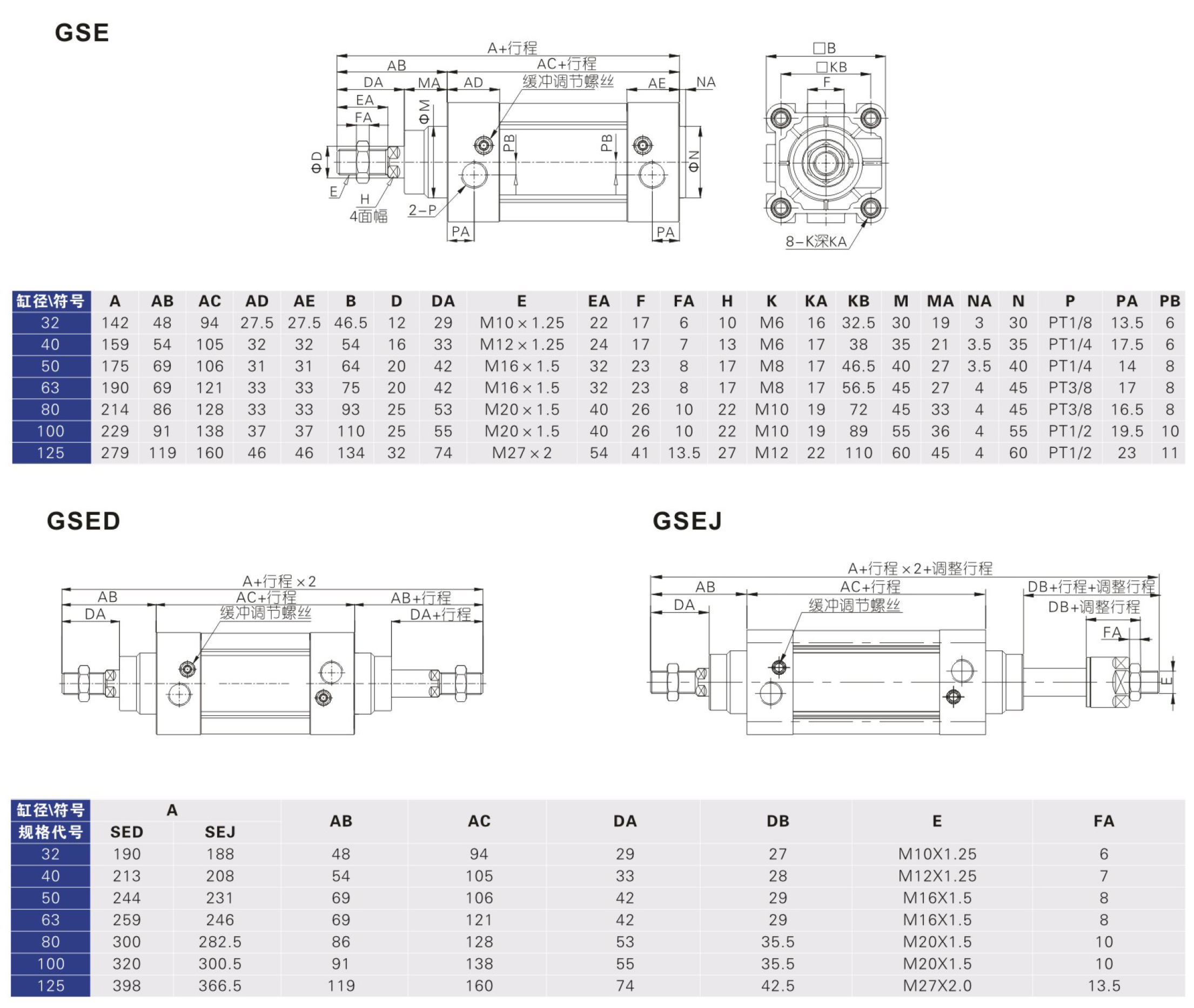

- 外形尺寸
- 技术参数
- 其它说明
- 相关视频

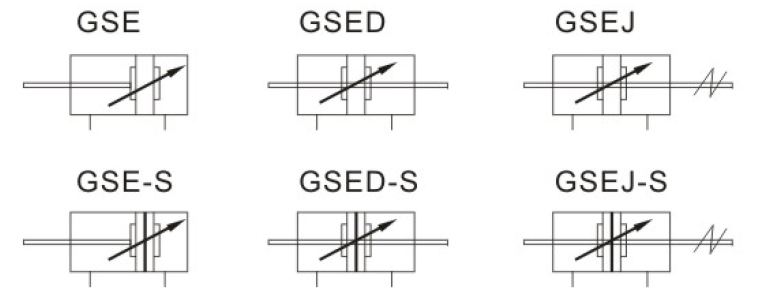

符号
产品特性
1. 气缸符合ISO15552、VDMA24562标准气缸；
2. 活塞杆密封采用异型双向密封结构，尺寸紧凑，有储油功能；
3. 方形铝管，无拉杆，防腐性能好；
4. 气缸缓冲调节平稳；
5. 多种规格的气缸及气缸安装附件可供客户选择使用。
| 内径 | 32mm | 40mm | 50mm | 63mm | 80mm | 100mm | 125mm | |
| 动作型式 | 复动型 | |||||||
| 工作介质 | 空气（经40μm以上滤网过滤） | |||||||
| 固定型式 | GSI | 基本型、FA型、FB型、CA型、CB型、CR型、LB型、TC型、FTC型、TCM1型、TCM2型 | ||||||
| GSID GSIJ | 基本型、FA型、LB型、TC型、FTC型、TCM1型、TCM2型 | |||||||
| 使用压力范围 | 0.15~1.0MPa（22~145psi）（1.5~10.0bar） | |||||||
| 保证耐压力 | 1.5MPa（215psi）（15bar） | |||||||
| 工作温度 | -20~+70°C | |||||||
| 使用速度范围 | 30-800mm/s | 30-500mm/s | ||||||
| 行程公差范围 | 0~250+1.00 251~1000+1.50 1001~1500+2.00 | |||||||
| 缓冲型式 | 可调缓冲 | |||||||
| 缓冲行程 | 27mm | 30mm | 36mm | 40mm | ||||
| 接管口径 | PT1/8 | PT1/4 | PT3/8 | PT1/2 | ||||
