设计特点
○ 采用气控，可在无电、易燃易爆等场合使用。
启用气压低，可用低压控制高压。
○ 阀底、连接杆等零件采用不锈钢材料，有优越的防锈能力。
采用铁氟龙材质密封，应用场合广，可用于高温、腐蚀性液体。
○ 阀底采用斜角结构，内腔流线型设计，减小流产阻力，流量大，
○ 执行器配有可视位置指示窗，可观察阀开启大小。
○ 执行器部分可360°旋转，安装方便。

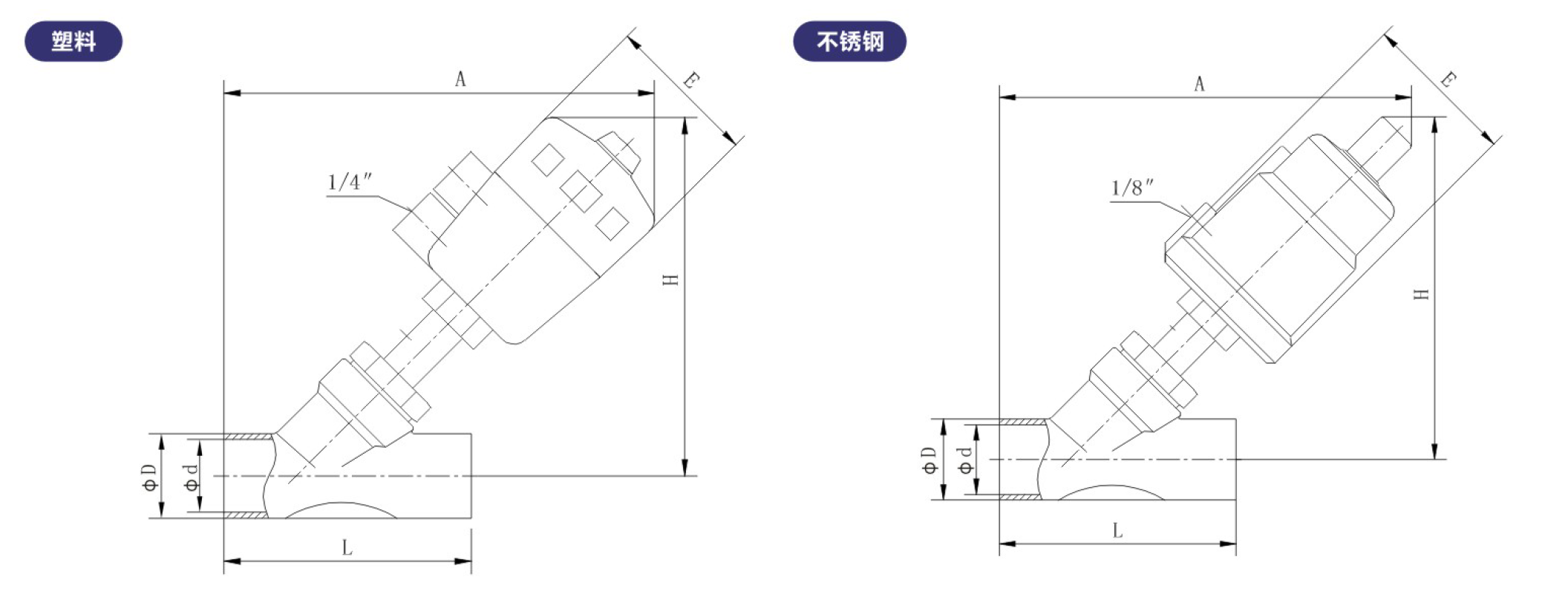

| 塑料 | ||||||||
| 型号 | 流量通径DN(mm) | 执行器规格 | L | d | D | A | H | E |
| RJQ22-P50-15-9 | 15 | 50 | 120 | 15 | 21 | 175 | 137 | 64 |
| RJQ22-P50-20-9 | 20 | 50 | 130 | 20 | 25 | 180 | 145 | 64 |
| RJQ22-P63-25-9 | 25 | 63 | 140 | 25 | 33 | 215 | 185 | 80 |
| RJQ22-P63-32-9 | 32 | 63 | 150 | 35 | 41 | 235 | 210 | 80 |
| RJQ22-P63-40-9 | 40 | 63 | 180 | 38 | 45 | 245 | 260 | 80 |
| RJQ22-P80-50-9 | 50 | 80 | 195 | 48 | 57 | 325 | 300 | 100 |
| RJQ22-P80-63-9 | 63 | 80 | 200 | 58 | 64 | 325 | 350 | 100 |
| RJQ22-P80-65-9 | 65 | 80 | 230 | 68 | 77 | 352 | 368 | 100 |
| RJQ22-P100-80-9 | 80 | 100 | 250 | 82 | 92 | 385 | 380 | 126 |
| RJQ22-P125-100-9 | 100 | 125 | 295 | 98 | 108 | 412 | 400 | 156 |
| 不锈钢 | ||||||||
| 型号 | 流量通径DN(mm) | 执行器规格 | L | d | D | A | H | E |
| RJQ22-S50-15-9 | 15 | 50 | 120 | 15 | 21 | 155 | 120 | 62 |
| RJQ22-S50-20-9 | 20 | 50 | 130 | 20 | 25 | 160 | 130 | 62 |
| RJQ22-S63-25-9 | 25 | 63 | 140 | 25 | 33 | 180 | 150 | 62 |
| RJQ22-S63-32-9 | 32 | 63 | 150 | 35 | 41 | 215 | 195 | 76 |
| RJQ22-S63-40-9 | 40 | 63 | 180 | 38 | 45 | 225 | 245 | 76 |
| RJQ22-S80-50-9 | 50 | 80 | 195 | 48 | 57 | 282 | 295 | 76 |
| RJQ22-S80-63-9 | 63 | 80 | 200 | 58 | 64 | 320 | 350 | 96 |
| RJQ22-S80-65-9 | 65 | 80 | 230 | 68 | 77 | 340 | 385 | 96 |
| RJQ22-S100-80-9 | 80 | 100 | 250 | 82 | 92 | 360 | 400 | 114 |
| RJQ22-S125-100-9 | 100 | 125 | 295 | 98 | 108 | 385 | 410 | 114 |
| 产品型号 | RJQ22-9 |
| 介质温度 | -20°C~+180°C |
| 环境温度 | -20°C~+60°C |
| 公称压力 | 1.6MPa |
| 控制气体 | 中性气体，空气 |
| 气源压力 | 0.3~0.8MPa |
| 规格 | DN15 - DN100 |
| 阀体材质 | CF8 CF8M |
| 阀座材质 | PTFE |
| 阀杆材质 | 304 |
| 密封圈材质 | NBR |
| 执行器材质 | 铝、不锈钢、塑料 |
