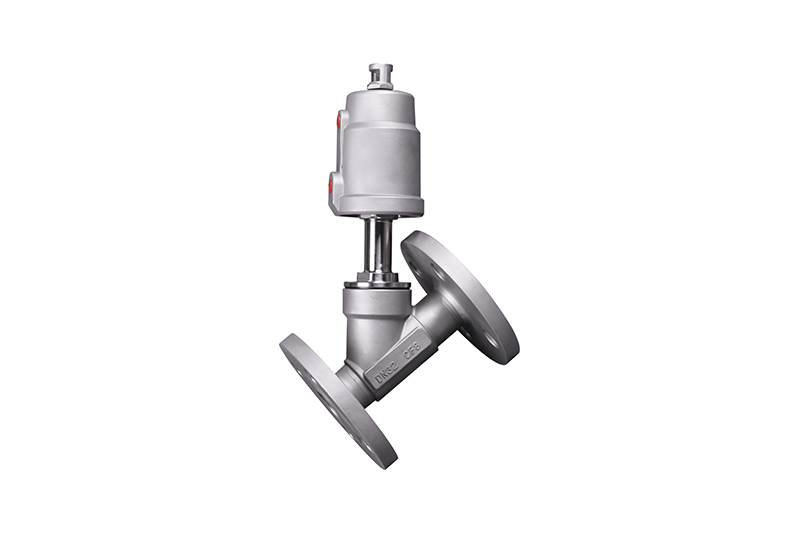

气动法兰式斜角阀

型号：RJQ22-4

采用气控，可在无电、易燃易爆等场合使用。

在线咨询立即询盘文档下载

分享：

扫码分享

产品简介
订购码

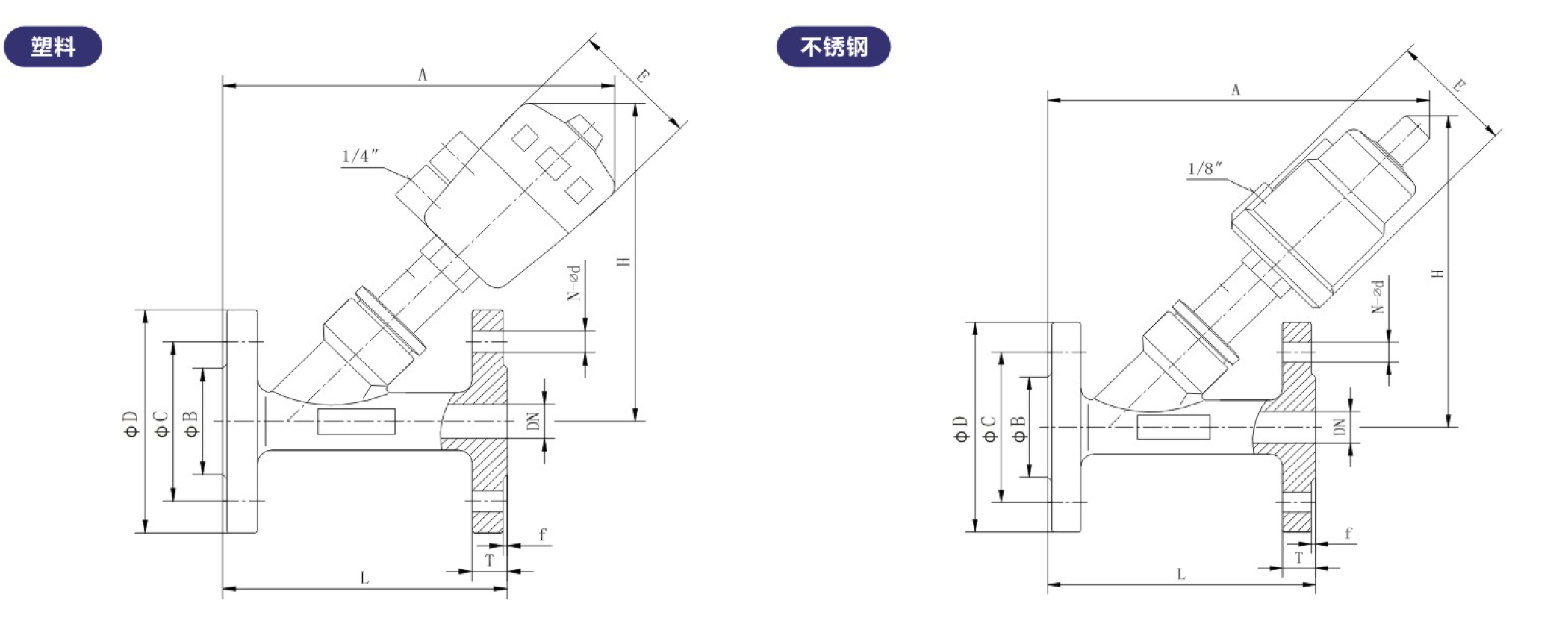

外形尺寸
技术参数
其它说明
相关视频

设计特点

○ 采用气控，可在无电、易燃易爆等场合使用。
启用气压低，可用低压控制高压。

○ 阀底、连接杆等零件采用不锈钢材料，有优越的防锈能力。
采用铁氟龙材质密封，应用场合广，可用于高温、腐蚀性液体。

○ 阀底采用斜角结构，内腔流线型设计，减小流产阻力，流量大，

○ 执行器配有可视位置指示窗，可观察阀开启大小。

○ 执行器部分可360°旋转，安装方便。

塑料
型号	流量通径DN(mm)	执行器规格	L	T	f	D	C	B	A	H	E	N-∅d
RJQ22-P50-15-4	15	50	120	14	2	95	65	40	180	137	64	4-∅14
RJQ22-P50-20-4	20	50	130	14	2	105	75	50	185	145	64	4-∅14
RJQ22-P63-25-4	25	63	140	14	2	115	85	60	220	185	80	4-∅14
RJQ22-P63-32-4	32	63	150	16	2	135	100	70	240	210	80	4-∅18
RJQ22-P63-40-4	40	63	180	16	2	145	110	80	245	260	80	4-∅18
RJQ22-P80-50-4	50	80	195	16	2	160	125	92	265	280	100	4-∅18
RJQ22-P80-65-4	65	80	230	18	2	185	145	115	280	300	100	4-∅18
RJQ22-P100-80-4	80	100	250	18	2	195	160	130	320	330	126	8-∅18
RJQ22-P125-100-4	100	125	295	18	2	215	180	150	360	350	156	8-∅18

不锈钢
型号	流量通径DN(mm)	执行器规格	L	T	f	D	C	B	A	H	E	N-∅d
RJQ22-S50-15-4	15	50	120	14	2	95	65	40	185	145	62	4-∅14
RJQ22-S50-20-4	20	50	130	14	2	105	75	50	185	155	62	4-∅14
RJQ22-S63-25-4	25	63	140	14	2	115	85	60	208	165	62	4-∅14
RJQ22-S63-32-4	32	63	150	16	2	135	100	70	225	195	76	4-∅18
RJQ22-S63-40-4	40	63	180	16	2	145	110	80	240	205	76	4-∅18
RJQ22-S80-50-4	50	80	195	16	2	160	125	92	265	228	76	4-∅18
RJQ22-S80-65-4	65	80	230	18	2	185	145	115	290	264	96	4-∅18
RJQ22-S100-80-4	80	100	250	18	2	195	160	130	330	300	114	8-∅18
RJQ22-S125-100-4	100	125	295	18	2	215	180	150	350	320	114	8-∅18

产品型号	RJQ22-4
介质温度	-20°C~+180°C
环境温度	-20°C~+60°C
公称压力	1.6MPa
控制气体	中性气体，空气
气源压力	0.3~0.8MPa
规格	DN15 - DN100
阀体材质	CF8 CF8M
阀座材质	PTFE
阀杆材质	304
密封圈材质	NBR
执行器材质	铝、不锈钢、塑料
