设计特点
○ 采用气控，可在无电、易燃易爆等场合使用。
启用气压低，可用低压控制高压。
○ 阀底、连接杆等零件采用不锈钢材料，有优越的防锈能力。
采用铁氟龙材质密封，应用场合广，可用于高温、腐蚀性液体。
○ 阀底采用斜角结构，内腔流线型设计，减小流产阻力，流量大，
○ 执行器配有可视位置指示窗，可观察阀开启大小。
○ 执行器部分可360°旋转，安装方便。

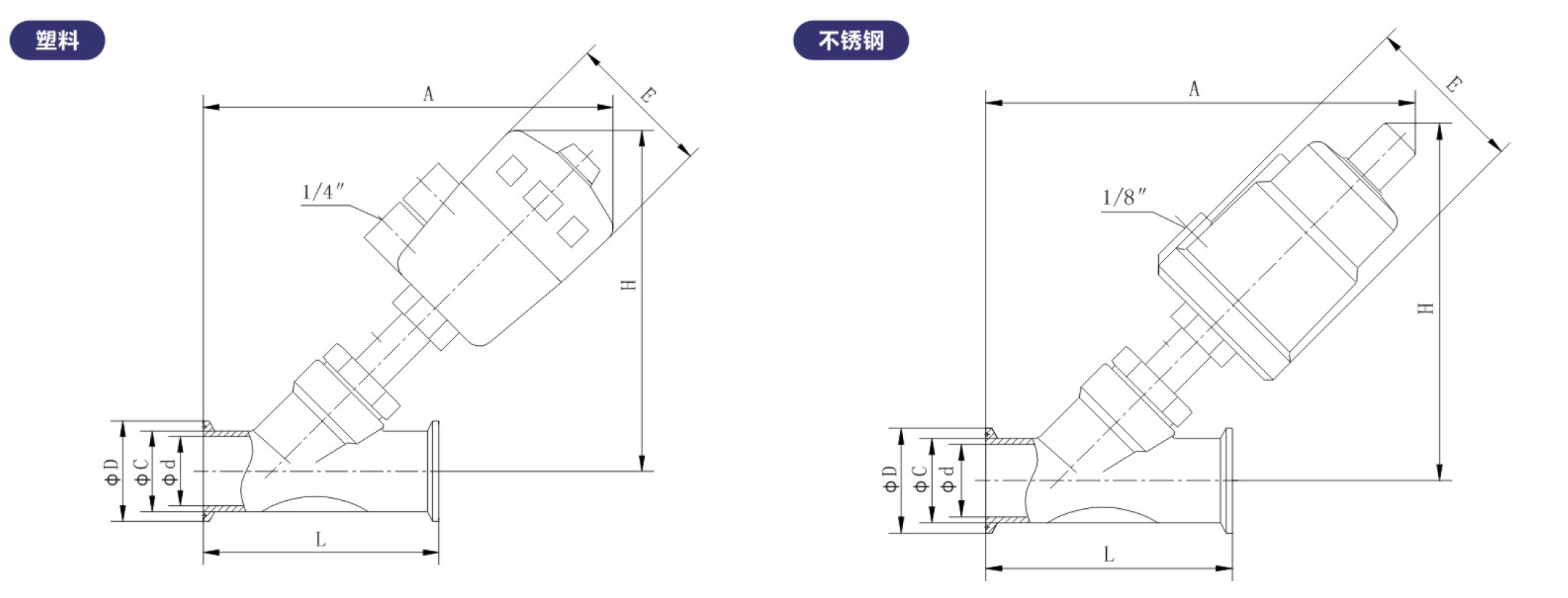

| 塑料 | |||||||||
| 型号 | 流量通径DN(mm) | 执行器规格 | L | d | C | D | A | H | E |
| RJQ22-P50-15-8 | 15 | 50 | 120 | 15 | 21 | 50.5 | 180 | 137 | 64 |
| RJQ22-P50-20-8 | 20 | 50 | 140 | 20 | 25 | 50.5 | 185 | 145 | 64 |
| RJQ22-P63-25-8 | 25 | 63 | 160 | 25 | 33 | 50.5 | 220 | 183 | 80 |
| RJQ22-P63-32-8 | 32 | 63 | 175 | 35 | 40 | 50.5 | 240 | 210 | 80 |
| RJQ22-P63-40-8 | 40 | 63 | 190 | 38 | 44 | 50.5 | 250 | 260 | 80 |
| RJQ22-P80-50-8 | 50 | 80 | 210 | 48 | 56 | 64 | 320 | 300 | 100 |
| RJQ22-P80-63-8 | 63 | 80 | 210 | 58 | 64 | 77.5 | 330 | 340 | 100 |
| RJQ22-P80-65-8 | 65 | 80 | 245 | 68 | 77 | 91 | 380 | 375 | 100 |
| 不锈钢 | |||||||||
| 型号 | 流量通径DN(mm) | 执行器规格 | L | d | C | D | A | H | E |
| RJQ22-S50-15-8 | 15 | 50 | 120 | 15 | 21 | 50.5 | 160 | 120 | 62 |
| RJQ22-S50-20-8 | 20 | 50 | 140 | 20 | 25 | 50.5 | 165 | 130 | 62 |
| RJQ22-S63-25-8 | 25 | 63 | 160 | 25 | 33 | 50.5 | 185 | 160 | 62 |
| RJQ22-S63-32-8 | 32 | 63 | 175 | 35 | 40 | 50.5 | 220 | 195 | 76 |
| RJQ22-S63-40-8 | 40 | 63 | 190 | 38 | 44 | 50.5 | 230 | 245 | 76 |
| RJQ22-S80-50-8 | 50 | 80 | 210 | 48 | 56 | 64 | 280 | 285 | 76 |
| RJQ22-P80-63-8 | 63 | 80 | 210 | 58 | 64 | 77.5 | 320 | 350 | 96 |
| RJQ22-s80-65-8 | 65 | 80 | 245 | 68 | 77 | 91 | 360 | 370 | 96 |
| 产品型号 | RJQ22-8 |
| 介质温度 | -20°C~+180°C |
| 环境温度 | -20°C~+60°C |
| 公称压力 | 1.6MPa |
| 控制气体 | 中性气体，空气 |
| 气源压力 | 0.3~0.8MPa |
| 规格 | DN15 - DN100 |
| 阀体材质 | CF8 CF8M |
| 阀座材质 | PTFE |
| 阀杆材质 | 304 |
| 密封圈材质 | NBR |
| 执行器材质 | 铝、不锈钢、塑料 |
